Integración del sistema de conexión equipotencial con BKRS
El sistema de bandejas portacables transitable BKRS permite integrar la conexión equipotencial de forma rápida, sencilla y sin complicaciones. En total, hay disponibles cuatro variantes diferentes, lo que permite seleccionar la opción más adecuada según las condiciones específicas de instalación y del entorno.
Acceso rápido
Resumen de las opciones disponibles para la integración en la conexión equipotencial

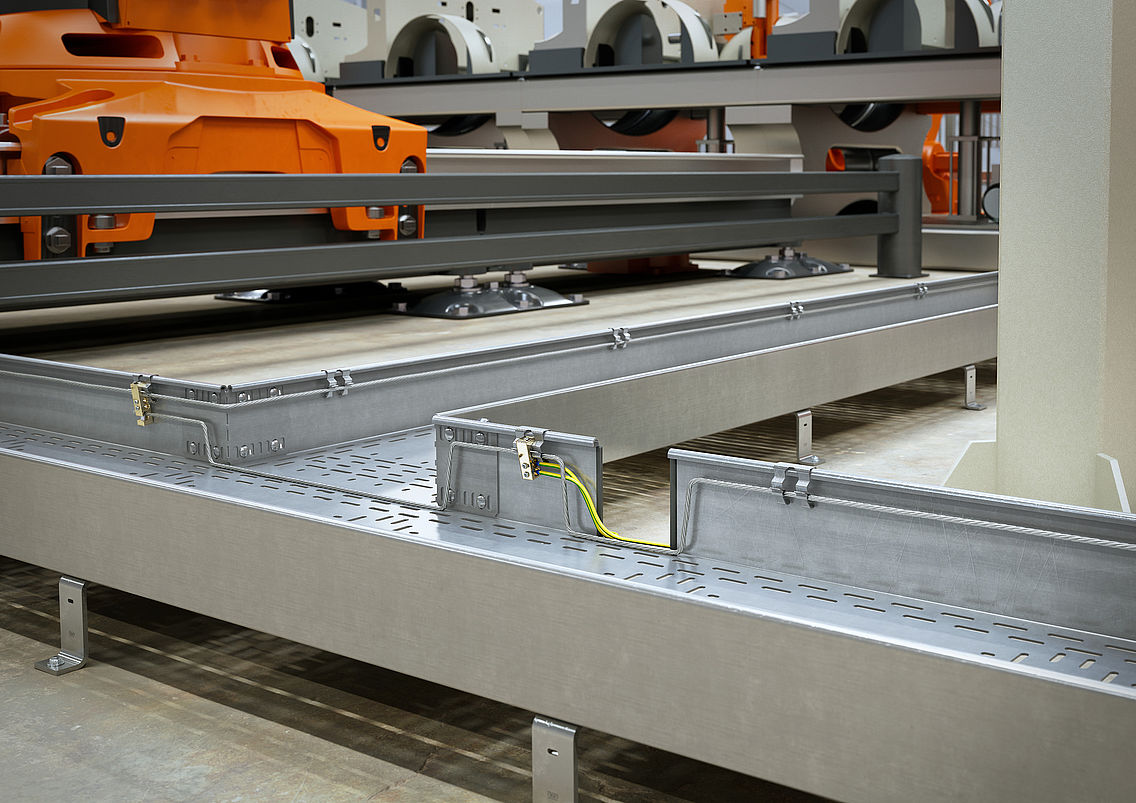

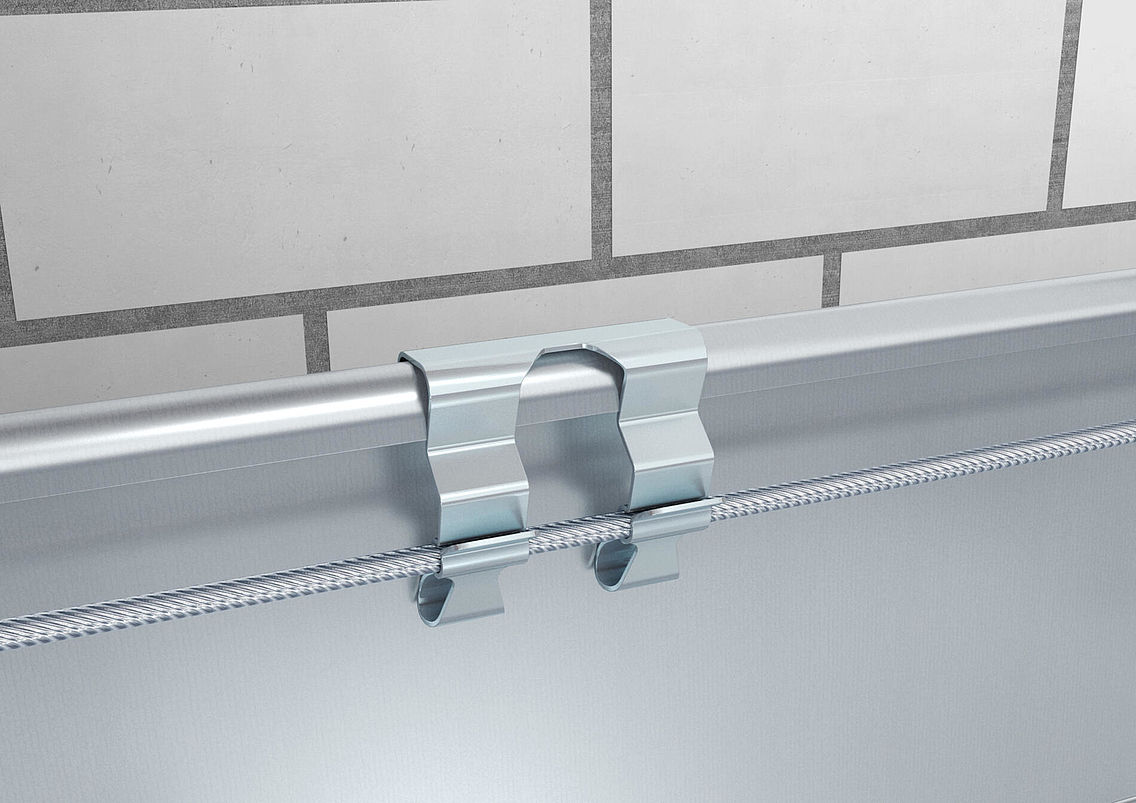

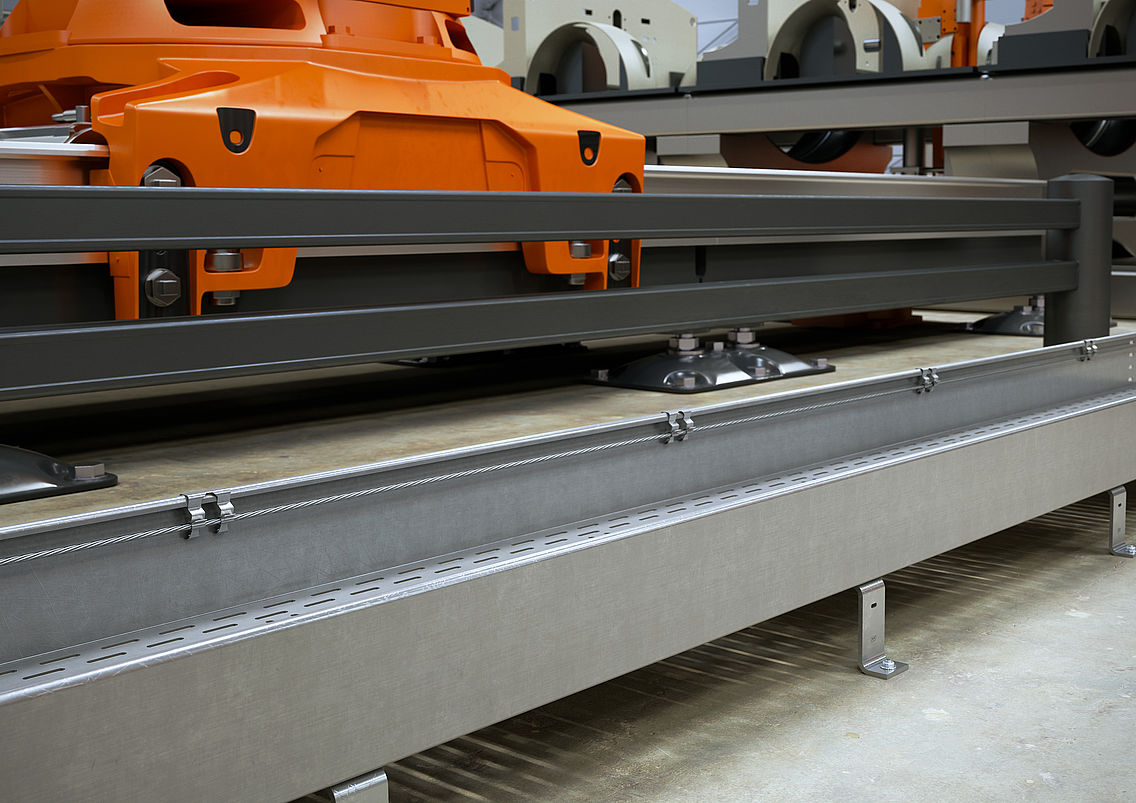

Opción 1: Conexión equipotencial continua en el perfil interior de la bandeja portacables
Un cable de cobre estañado, tendido de forma continua, se guía directamente por el interior de la bandeja portacables y se fija mediante bornes de conexión. La instalación es rápida y sencilla, sin necesidad de herramientas ni taladros adicionales, lo que permite una integración limpia en sistemas ya existentes. Como el cable se inserta directamente en el borne, la conexión se realiza de forma inmediata.

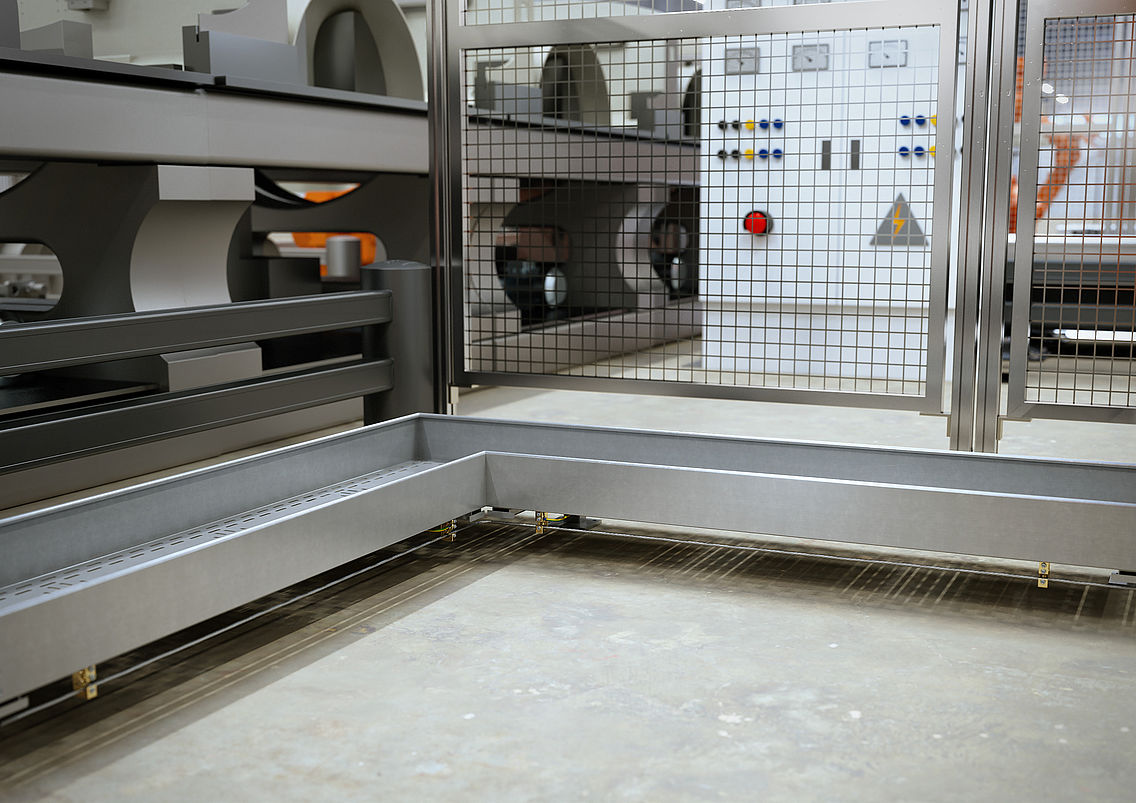

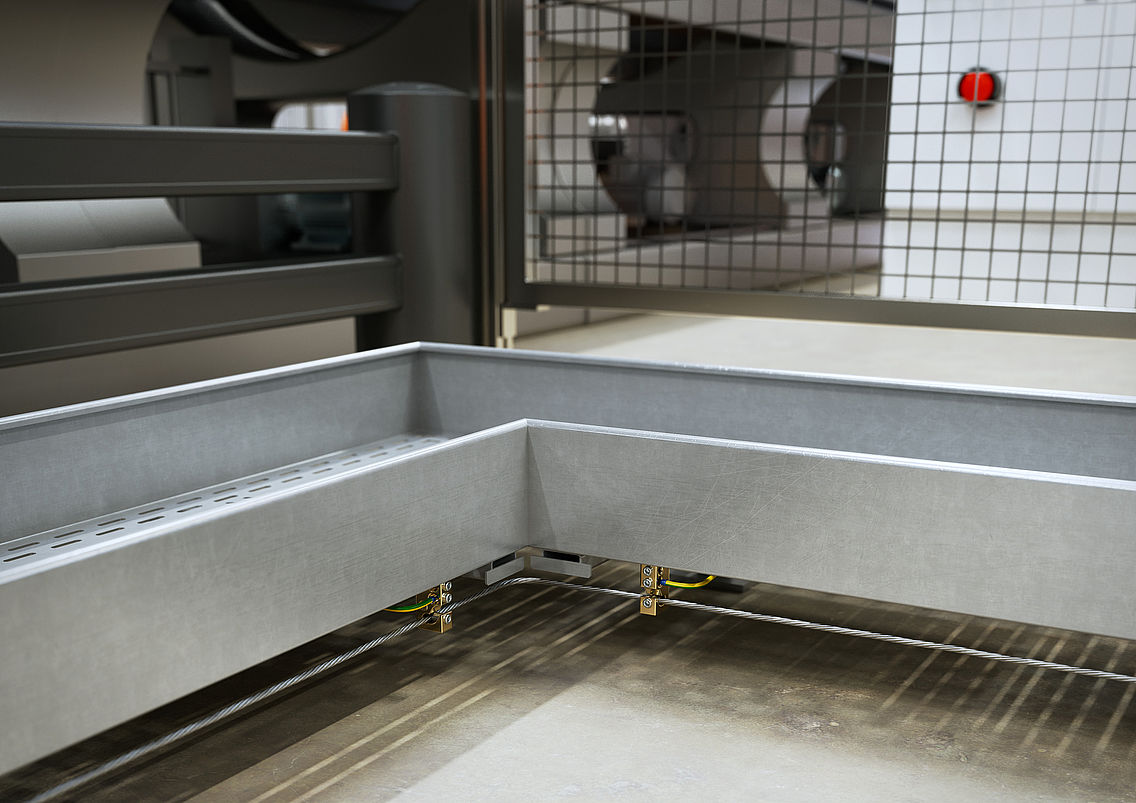

Opción 2: Conexión equipotencial debajo de la bandeja portacables
En esta variante, el conductor equipotencial se guía por debajo de la bandeja portacables utilizando bornes de conexión. Pueden utilizarse cables de cobre estañados según DIN VDE 0295 clase 2, multifilares, y conductores estañados según DIN VDE 0295 clase 5, de hilos finos y torsionados en haces, de 162 Hasta 35 mm2 mm. La fijación se realiza mediante el borne de conexión OBO.

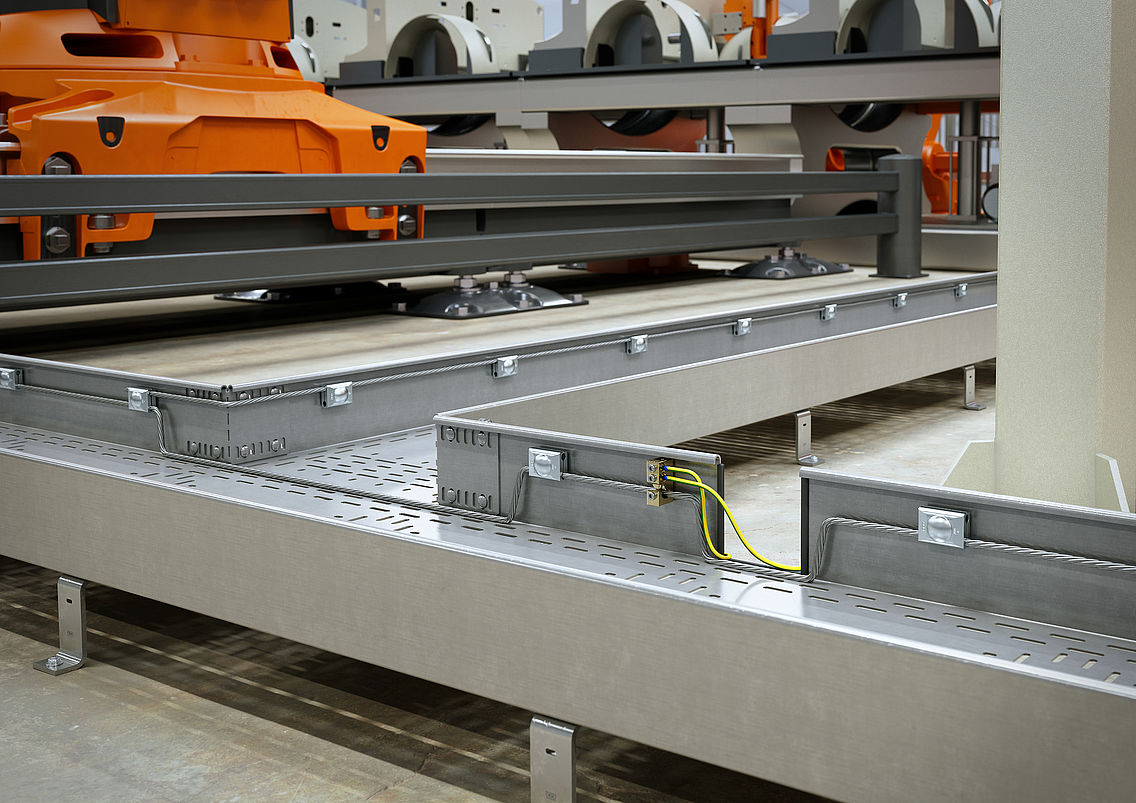

Opción 3: Conexión equipotencial con salida central
La conexión equipotencial se realiza mediante un conductor de 35 mm².2 Se utiliza un cable de cobre estañado conforme a la norma DIN VDE 0295 clase 2, tendido de forma continua mediante conectores paralelos. El borne de conexión puede instalarse en cualquier punto y conectarse directamente al conductor. Cuenta con 2 salidas para conductores redondos de hasta 35 mm2.

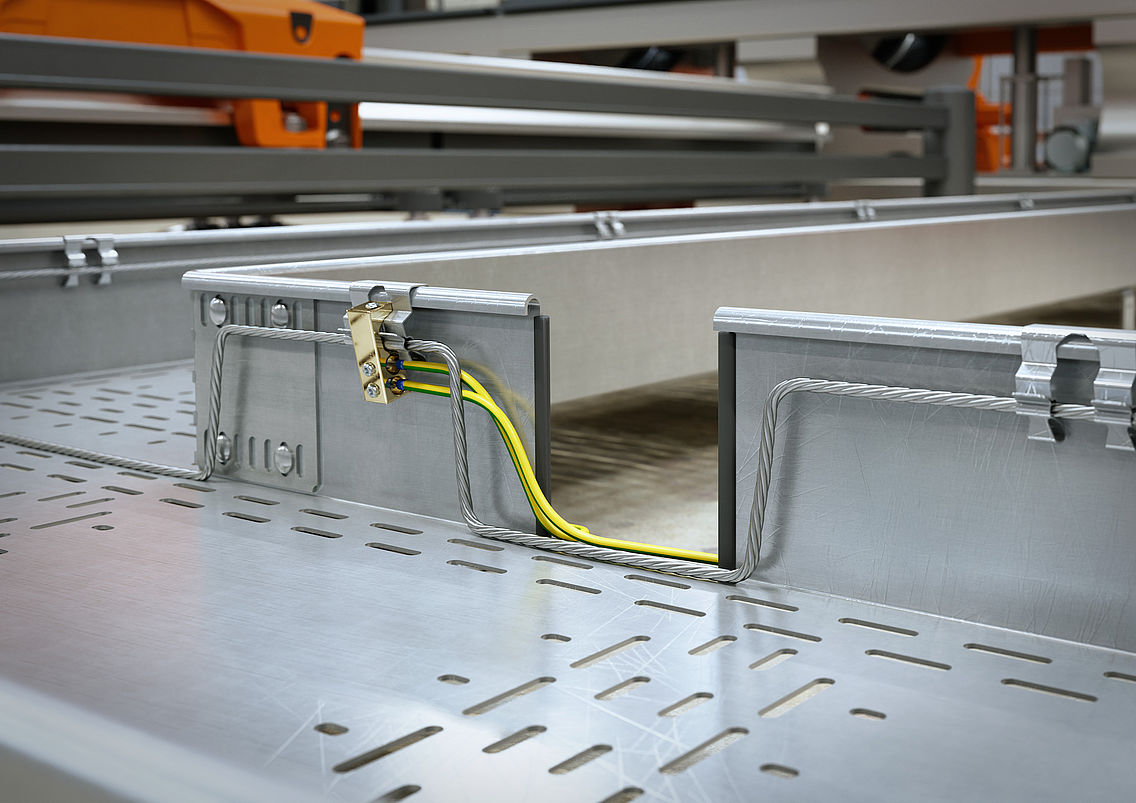

Opción 4: Conexión equipotencial con estructura de derivación flexible
Este sistema permite una puesta a tierra estructurada con derivaciones flexibles. Gracias a bornes de conexión específicos, los cables de cobre se integran y se distribuyen de forma precisa a través de conductores redondos. Se trata de una solución óptima para redes de puesta a tierra ramificadas con diferentes secciones de conductor.
