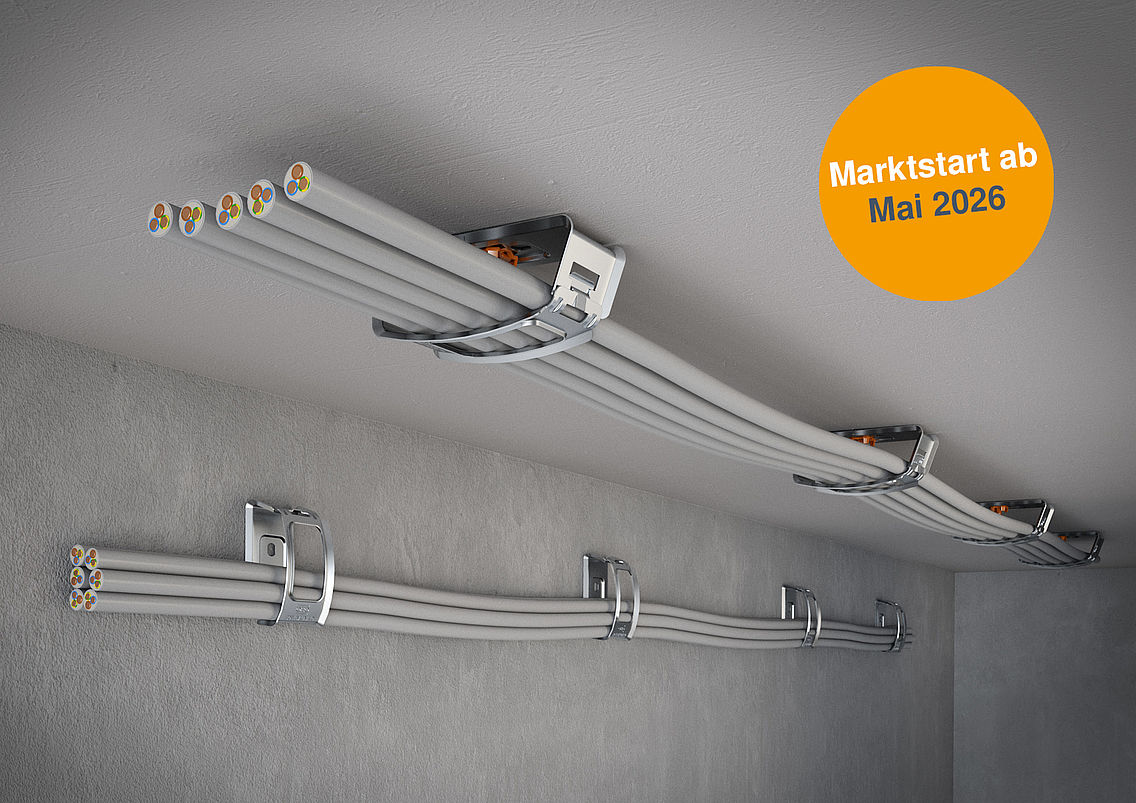

Sammelhalterung Grip M UNI: Direktbefestigung oder klassische Schraubmontage
Die Direktbefestigung mit einem Setzgerat ist nicht nur kraft- und zeitsparend, sie vermeidet auch ein hohes Staubaufkommen. Dadurch ergibt sich ein erheblicher Installationsvorteil, da die Befestigung so sauber, schnell und unkompliziert mit nur einer Hand erledigt werden kann – im Neubau ebenso wie im Bestand.
UNI-Produktlinie für eine universelle Befestigung
Mit der OBO UNI-Produktlinie ermöglichen wir eine universelle Befestigung: Sowohl die klassische Schraubbefestigung als auch die Direktbefestigung mit Setzgeräten, sodass auf der Baustelle je nach Untergrund entschieden werden kann, welche Befestigungsart zum Einsatz kommt, ohne ein zweites Produkt lagern zu müssen. Die Kompatibilität der Produkte mit allen gängigen Herstellern, wie Hilti, Würth, Spit oder Bosch, ist dabei gegeben. Das gibt Installateuren maximale Flexibilität, statt sie an bestimmte Systeme zu binden.
Patentierter Universaladapter der Grip M UNI ermöglicht Einhandmontage
Die Sammelhalterung Grip M UNI ermöglicht mit ihrem patentierten Universaladapter die Einhandmontage bei der Direktbefestigung mit einem Setzgerät oder die klassische Schraubmontage über ein separates 6,5-mm-Befestigungsloch. Der universelle Adapter aus Kunststoff ist bereits vormontiert und kompatibel mit allen gängigen Setzgeräten (Hilti, Würth, Spit, Fischer, Bosch). Das gibt Installateuren maximale Flexibilität, statt sie an bestimmte Systeme zu binden. Die Einhandmontage ist durch den Universaladapter ohne magnetische Gerätenase möglich. Das ist nicht nur ein Hauptvorteil, sondern auch ein Alleinstellungsmerkmal der Grip M UNI-Sammelhalterung.
Auch im Brandfall auf der sicheren Seite
Sowohl die Kabelverlegung mit der UNI-Sammelhalterung zur Direktbefestigung mittels Setzgerät als auch mittels klassischer Schraubmontage sind beide als kabelspezifische Verlegesysteme nach DIN 4102 Teil 12 für den Funktionserhalt E30, E60 und E90 zugelassen. In Abhängigkeit von den geprüften Kabeln sind die Installationsparameter aus dem allgemeinen bauaufsichtlichen Prüfzeugnis zu beachten. Für die Anwendung im Funktionserhalt bedürfen die Nägel eines Verwendbarkeitsnachweises mit Angaben zum Feuerwiderstand in Beton.
Systembeschreibung
| Verlegeart | Kabelspezifische Tragkonstruktion |
| Prüfungszeugnis-Nr. | P-MPA-E-26-001 |
| Funktionserhaltklassen | E30 bis E90 |
| Prüfnorm | DIN 4102 Teil 12 |
| Montagevarianten | Direkte Wand- und Deckenbefestigung mittels Setzgerät oder Schraubmontage |
| Materialausführung | Verzinkter Stahl |
Zulässige Daten
| Typ | Befestigungsabstand [m] | Kabelbelegung [kg/m |
| 2031 M UNI 10 FS | 0,8 | 1,0 |
| 2031 M UNI 20 FS | 0,8 | 2,0 |
Universeller Adapter: beschädigungsfreie Kanalbefestigung
Mit dem neuen universellen Adapter erweitert OBO die Befestigungsmöglichkeiten für WDK- und WDKH-Leitungsführungskanäle entscheidend. Der Adapter wurde speziell dafür entwickelt, Kunststoffkanäle direkt mit dem Setzgerät an der Wand zu befestigen, ohne den Kanal dabei zu beschädigen.
Beim Setzvorgang nimmt der Adapter die auftretende Energie zuverlässig auf und schützt den Kanal vor Rissen, Verformungen oder sichtbaren Beschädigungen. Das Ergebnis ist eine sichere, saubere und dauerhaft stabile Befestigung – auch bei schneller Montage.
Der Adapter ist mit allen gängigen Setzgeräten kompatibel, darunter Hilti, Würth, Spit, Fischer und Bosch, und ermöglicht so eine flexible Anwendung, unabhängig vom eingesetzten System. In Kombination mit WDK- und WDKHKanälen übernimmt er die Funktion der Kanalbefestigung und sorgt für mehr Effizienz und Flexibilität auf der Baustelle.
Geeignet für alle WDK- und WDKH-Kanäle ab 30 mm Kanalbreite sowie für den Rapid 80®-Kanal, ist der Adapter universell einsetzbar und optimal auf das OBO-System abgestimmt.
