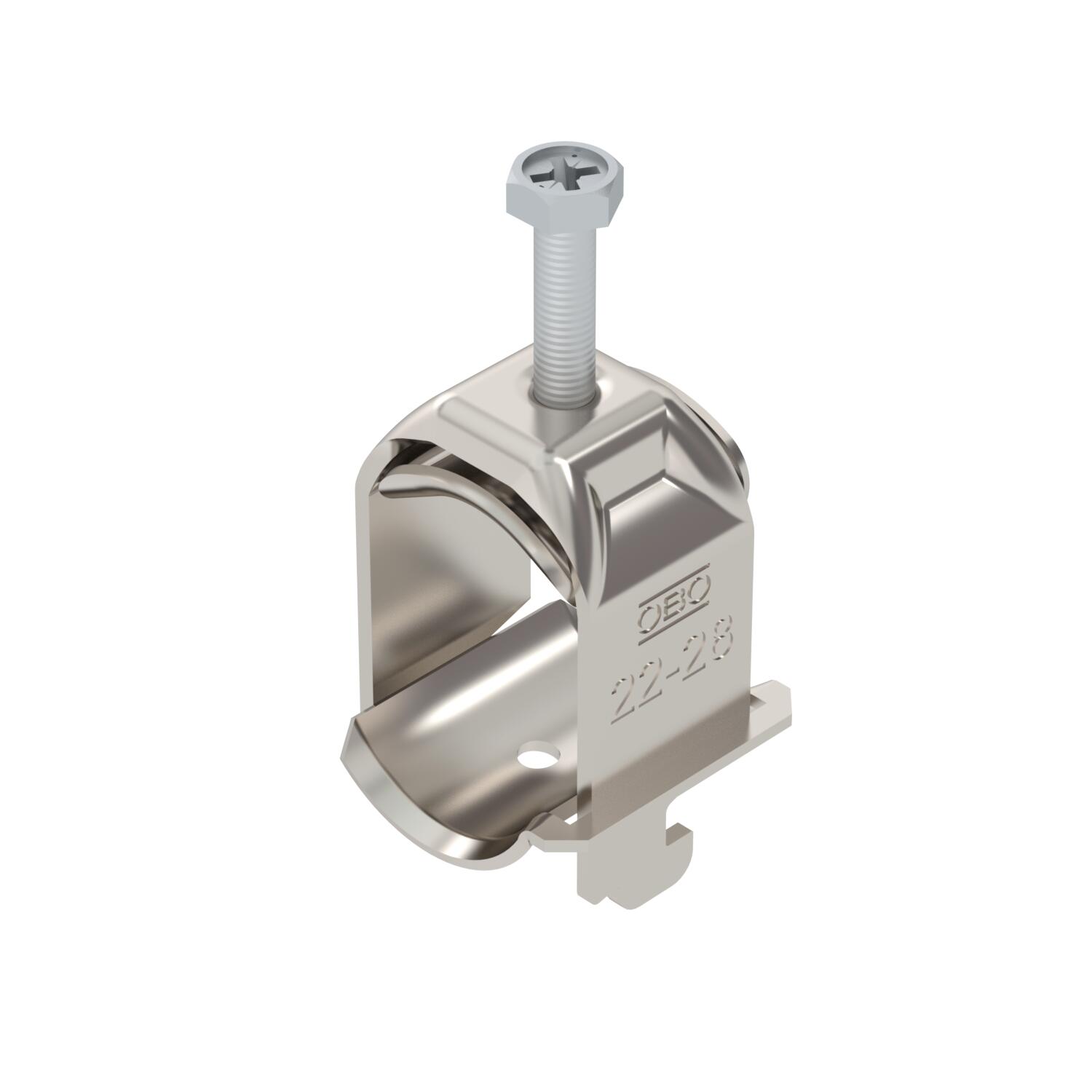

Abrazadera semirredonda 2056 base N, simple, para conexión de apantallamiento, mediacaña metálica, VA

Código 1167070 | EAN 4012197374976

Código / Tipo

Rango de sujeción D mín.

Rango de sujeción D máx.

Máx. Par de apriete	3 Nm

Descripción de producto

Descripción de producto

Abrazadera semirredonda con base en N, mediacaña metálica con bordes redondeados para proteger los cables. Para la conexión eléctrica de la pantalla de los cables apantallados. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 11 - 12 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. El apantallamiento del cable también puede utilizarse para la compensación de potencial si ambos extremos están conectados al potencial de referencia. Contra-mediacaña incluida en el volumen de suministro.

Datos técnicos

Datos técnicos

Accesorio de material	Acero inoxidable
Accesorio de superficie	Sin tratar
Altura	52 mm
Ancho	33 mm
Ancho de ranura	10 mm
Calidad de material de la bandeja	Acero inoxidable 304 (1.4301)
Con bandeja metálica	sí
Con contramediacaña	sí
Dimensión	22-28
Espesor de chapa	2 mm
Huella de CO2 (GWP) Cradle-to-Gate	0,4524 kg CO2e / 1 Unidad
Libre de halógenos	sí
Longitud	22,5 mm
Longitud, dimensiones exteriores	35 mm
Material	Acero inoxidable 1.4301
Material de la bandeja	Acero inoxidable
Material de la contramediacaña	Acero inoxidable
Máx. Par de apriete	3 Nm

Medida A	22,5 mm
Medida B	33 mm
Medida C	35 mm
Medida G (mm)	M6
Medida H	52 mm
Medida L	34 mm
Medida t	1,5 mm
Modo de montaje	Perfiles en C
Número de cables / tubos	1
Para carriles con ancho de ranura (con intervalo) máx.	12 mm
Para carriles con ancho de ranura (con intervalo) mín.	11 mm
Para diámetro de tubo máx.	28 mm
Para diámetro de tubo mín.	22 mm
Rango de sujeción D máx.	28 mm
Rango de sujeción D mín.	22 mm
Rosca	M6
Superficie	Pulido, con tratamiento posterior

Todos los tipos

Todos los tipos

Tipo	Rango de sujeción D mín.	Rango de sujeción D máx.	Máx. Par de apriete	Código	Cantidad	Mín. ud. de venta
BS-SAS-M-8 A2	4 mm	8 mm	3 Nm	1167054	Unidad	50 Unidad
BS-SAS-M-22 A2	16 mm	22 mm	3 Nm	1167066	Unidad	50 Unidad
BS-SAS-M-12 A2	8 mm	12 mm	3 Nm	1167058	Unidad	50 Unidad
BS-SAS-M-16 A2	12 mm	16 mm	3 Nm	1167062	Unidad	50 Unidad
BS-SAS-M-28 A2	22 mm	28 mm	3 Nm	1167070	Unidad	50 Unidad
