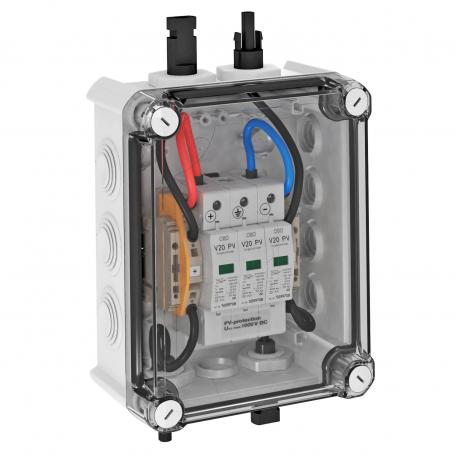

Caja de conexiones del generador tipo 2 con conector MC4 para 1 x 1 string IP66

Caja de conexiones del generador tipo 2 con conector MC4 para 1 x 1 string

Código 5088554 | EAN 4012196816095

Código / Tipo

Clase de protección	IP66

Descripción de producto

Descripción de producto

Solución de sistema tipo 2 con conector MC4 para inversores FV con 1 seguidor MPP

- Descargador varistor, enchufable con dispositivo de desconexión en circuito Y resistente a fallos según VDE 0100-712 (50539-12)
- bajo nivel de protección de CC: < 4,0 kV (Uoc máx. = 1000V CC con V20-C/0-500PV)
- una entrada de cadena FV (conector MC4) a una entrada MPP-WR, hasta 30 A CC por terminal
- Premontado en carcasa de policarbonato (IP66), resistente a los rayos UV para uso en exteriores

Para la protección de CC del inversor de sistemas FV.

¡Si existe peligro de condensación, de agua, por viento, hielo, temperatura o sol, se deben adoptar medidas adicionales!

Datos técnicos

Posibilidades de conexión

Anschlussart Generatoranschlusskasten	MC4
Categoría de pruebas tipo 2	sí
Clase de protección	IP66
Clasificación según la norma EN 61643-11	Tipo 2
Color	Gris claro, RAL 7035
Dimensión	1000V DC
Entries per MPPT	1
Equipado con disyuntor de carga	no
Estructura de red	Otros
Estructura de red CC	sí
Estructura de red IT	no
Estructura de red otros	no
Estructura de red TN	no
Estructura de red TN-C	no
Estructura de red TN-C-S	no
Estructura de red TN-S	no
Estructura de red TT	no
Exits per MPPT	1
Función de control	no
Huella de CO2 (GWP) Cradle-to-Gate	3,7933 kg CO2e / 1 Unidad
Intensidad nominal de descarga (8/20 µs)	20 kA
LPZ	1→2
Máx. Corriente de entrada por cadena de celdas fotovoltaicas	30 A
Máx. Corriente de salida	30 A
Máx. protección contra sobrecorrientes del lado de la red	125
Máx. protección previa por fusibles	125 A

Máx. Tensión de entrada CC	1000 V
Máx. Tensión fotovoltaica	1000 V
Máxima corriente de descarga (8/20 μs)	40 kA
Máxima tensión de funcionamiento CC	1000 V
Modelo de polos	3
Modo de montaje	premontado en la carcasa
Number of MPPTs	1
Número de entradas	1
Número de entradas de cable	4
Número de entradas de cadena de celdas fotovoltaicas	1
Número de polos	3
Profundidad	94 mm
Protección de cadena de celdas fotovoltaicas	Sin
Rango de temperatura	-40 °C
Rango de temperatura máx.	80 °C
Resistente a cortocircuito	sí
Sección transversal de conductor rígido (unifilar/multifilar) máx.	35 mm²
Señalización en el dispositivo	Visual
Señalización remota	no
SPD según IEC 61643-1	clase II
Temperatura de servicio máx.	80 °C
Temperatura de servicio mín.	-40 °C
Tiempo de reacción	<25 ns
Tipo de entrada	MC4
Versión	Para un punto máximo de potencia MPP y con conexión MC4
