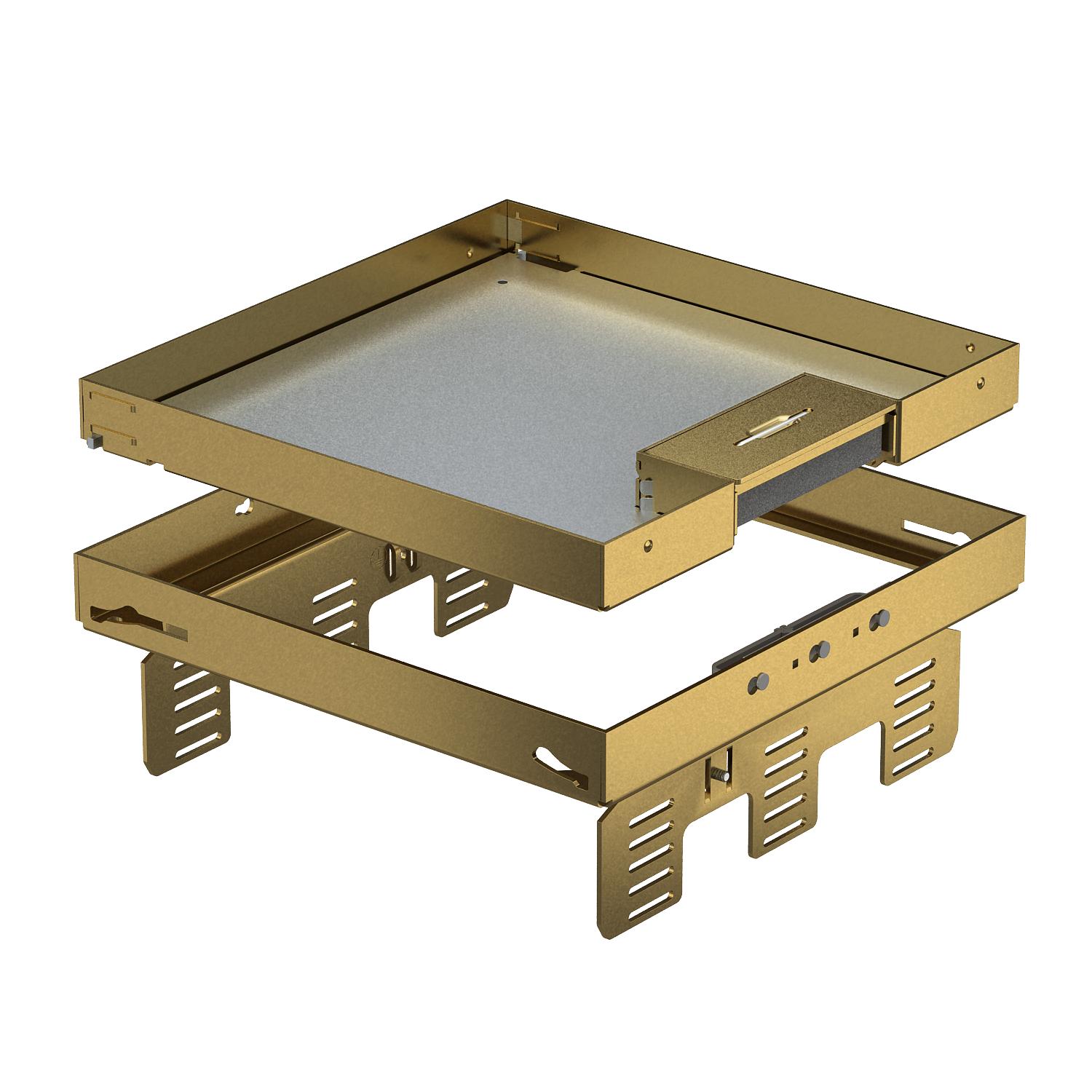

Conjunto de tapa y marco con altura regulable, desacoplable con salida de cable, RKSNUZD3, latón

Código 7409232 | EAN 4012195867289

Código / Tipo

Altura del piso mín.

Espesor del revestimiento del suelo

Medida h

Tamaño nominal para unidades portamecanismos	9

Descripción de producto

Descripción de producto

Caja de nivelación de tamaño nominal 9, desacoplado del suelo, con salida de cable, para el montaje de dispositivos de instalación en suelos limpiados en seco en interiores, para montaje en cajas bajo suelo UZD250 o UZD350, en cada caso en combinación con una tapa de montaje DUG./9 o en UGD250-3/9 o UGD350-3/9. S:0 El montaje se efectúa mediante un ángulo de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo.
Tapa y marco de altura regulable con salida para cables, 3 compartimentos Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT3 para 9 mecanismos individuales con anillo/estribo de soporte o 12 tomas Modul 45.
Caja nivelable y desacoplada del suelo del tamaño nominal 9, con salida de cable, para el montaje de sistemas de instalación en suelos que requieren limpieza en seco en zonas interiores, para el montaje en cajas bajo suelo UZD250 o UZD350, cada una en combinación con una tapa de montaje DUG../9. El montaje se efectúa mediante un ángulo de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo.
Caja nivelable con salida de cable, 3 compartimentos. Pueden instalarse 3 tapas ciegas APMT5.

Datos técnicos

Datos técnicos

Altura del piso mín.	105 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 3.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Cuidados del suelo	seco
Desacoplable	sí

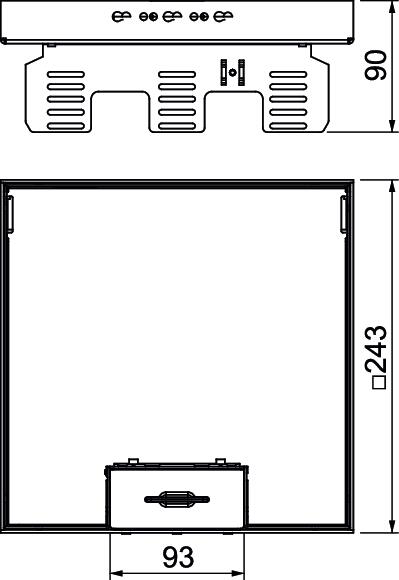

Dimensión	243x243mm
Espesor del revestimiento del suelo	20 mm
Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP10
Grado de protección código IK	IK10
Huella de CO2 (GWP) Cradle-to-Gate	13,4498 kg CO2e / 1 Unidad

Material	Latón
Medida h	90 mm
Modelo de salida de cable	Salida de cable giratoria
Modelo para carga pesada	no
Norma	EN 50085-2-2
Número de cajas portamecanismos	3
Número de dispositivos instalables	12
Número de salidas de cable	1
Profundidad de montaje	105 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	9
Tipo de sistema de montaje	UT4
Versión	Cuadrado

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Espesor del revestimiento del suelo	Medida h	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKSN2 UZD3 9MS20	105 mm	20 mm	90 mm	9	7409232	Unidad	1 Unidad
RKSN2 UZD3 9MS25	110 mm	25 mm	95 mm	9	7409234	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Perfiles de nivelación para montar en UGD350-3 para un conjunto de tapa y marco cuadrado	NW 350-3 QK	7410544	Unidad	1 Unidad
Molde de terrazo para conjuntos de tapa y marco con altura regulable, tamaño nominal 9	SK RK9	7404372	Unidad	1 Unidad
Tapa de montaje para conjunto de tapa y marco con altura regulable de tamaño nominal 9 en suelos modulares	DUG RK UAN 9	7428547	Unidad	1 Unidad
Tapa de montaje 350 tamaño nominal 9	DUG 350-3 9	7400513	Unidad	1 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm	UT4 45 4	7408727	Unidad	1 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 208 mm	MTU 3	7407840	Unidad	1 Unidad
