Conjunto de tapa y marco con altura regulable para tubo, RKFNUZD3, acero inoxidable
Código 7409497 | EAN 4012197378387
- Descripción de producto
-
Descripción de productoLos conjuntos de tapas y marcos redondos, de altura regulable y desacoplables, son apropiados para el montaje de mecanismos a ras de pavimento en las cajas bajo suelo UGD-3. Según el modelo, son apropiadas para acabados de pavimento que precisen de limpieza en seco, en húmedo o con agua.
En primer lugar se colocan los perfiles de nivelación en la caja bajo suelo y se apoya el marco del conjunto portamecanismos. Con los tornillos se realiza la nivelación para enrasarlo con el borde superior del acabado final del pavimento . La caja está desacoplada del forjado mediante los perfiles de nivelación.
La caja bajo suelo debe de disponer de la abertura de montaje necesaria para poder instalar el conjunto de tapa y marco de altura regulable. Los conjuntos portamecanismos son de acero inoxidable o de latón. Todas las tapas disponen de una placa de chapa de acero de 4 mm de grosor para absorber con seguridad las cargas dinámicas.
Las tapas y marcos están disponibles en 20 y 25 mm para ajustarse a diferentes espesores de acabados finales de pavimento.
Nivellierbare Kassette mit Tubus. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte. Im Lieferumfang enthalten sind ein Estrichschutzdeckel aus Aluminium (überschleifbar), ein passender Montagedeckel zur Fixierung des Kassetten-Schalkörpers und eine ISO-Schürze zur Entkopplung von der Unterflur-Anschlussdose.
-
- Datos técnicos
-
Dimensiones

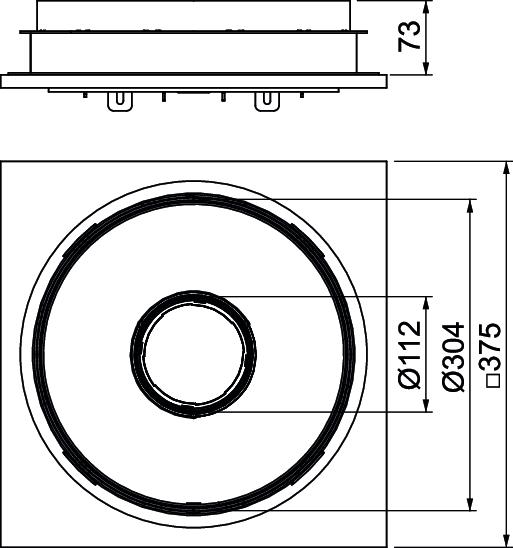

Altura 85 mm Altura de pavimento máx. 113 mm Altura de pavimento mín. 73 mm Altura del piso mín. 140 mm Apropiado para instalación de suelo técnico no Apropiado para montaje en suelo hueco / técnico no Autorizaciones VDE Carga vertical, superficie grande hasta 5.000 N Carga vertical, superficie pequeña hasta 3.000 N Cuidados del suelo húmedo Desacoplable sí Dimensión Ø304x85 Espesor del revestimiento del suelo 25 mm Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP44 Grado de protección código IK IK10 Margen de nivelación máx. 113 mm Margen de nivelación mín. 73 mm Material Acero inoxidable 1.4301 Modelo de salida de cable Tubo Modelo para carga pesada no Norma EN 50085-2-2 Número de dispositivos instalables 12 Número de salidas de cable 1 Número de soportes universales 3 x UT4 Profundidad de montaje 140 mm Soportes para alojar cajas portamecanismos no Tamaño nominal para unidades portamecanismos R9 Tipo de sistema de montaje UT4 Versión redondo - Todos los tipos
- Descargas
-
Instrucciones de montaje Caja redonda para Terrazzo , 0.55MB , pdf
