Conjunto de tapa y marco con altura regulable para tubo, RKFRNUZD3, acero inoxidable 94 | 25 | 94 | R9

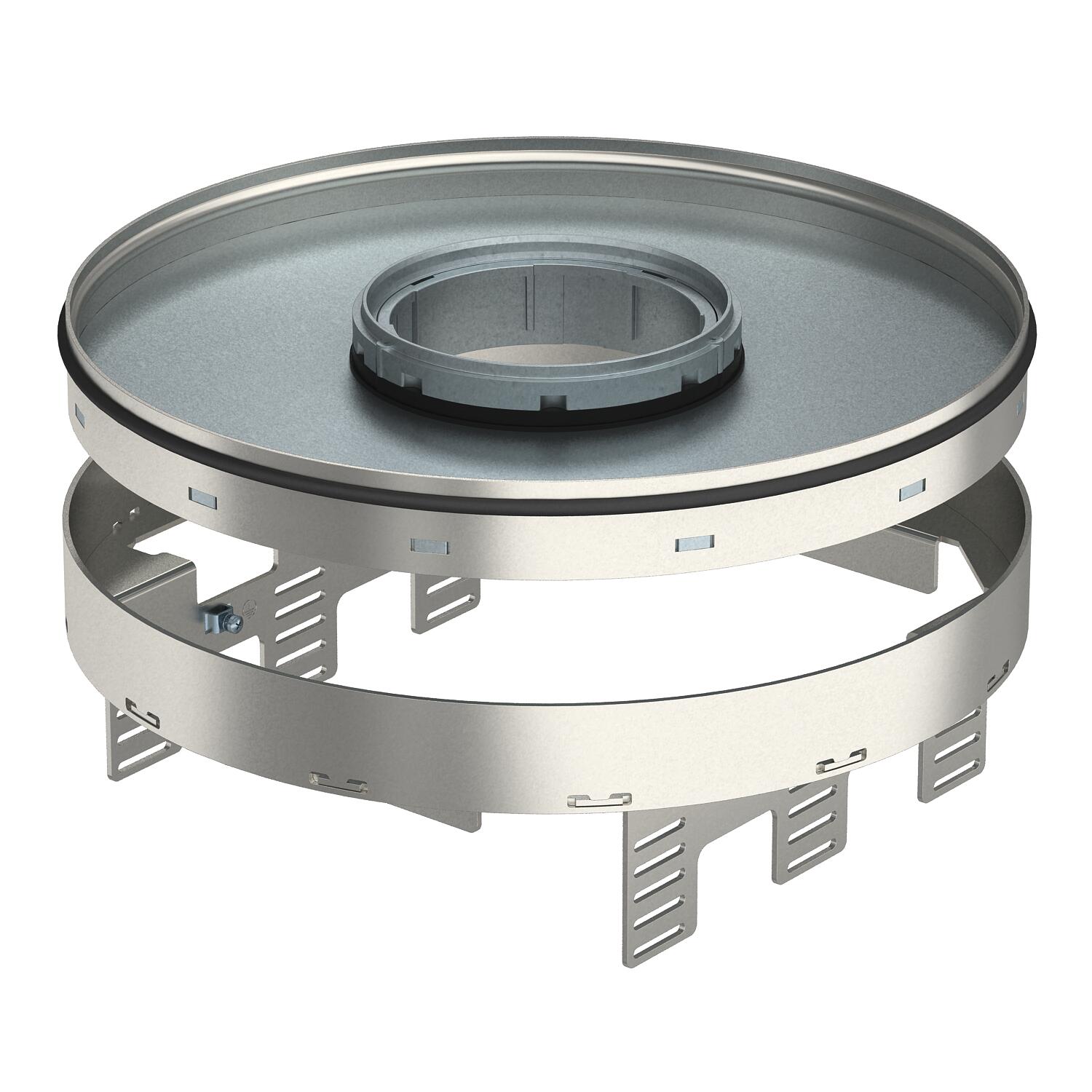

Conjunto de tapa y marco con altura regulable para tubo, RKFRNUZD3, acero inoxidable

Código 7409452 | EAN 4012195869689

Código / Tipo	7409452 / RKFRN2UZD3R9VS25

Altura del piso mín.	94 mm

Espesor del revestimiento del suelo	25 mm

Medida h	94 mm

Tamaño nominal para unidades portamecanismos	R9

Descripción de producto

Descripción de producto

Conjunto de tapa y marco de altura regulable y desacoplada del suelo de tamaño nominal R9, para tubo, para el montaje de mecanismos en pavimentos que precisan limpieza en seco o con agua, para montar en cajas bajo suelo UZD350-3, en combinación con una tapa de montaje DUG350-3R9 o en UGD350-3R9. El montaje se efectúa mediante ángulos de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo.
Caja de nivelación con tubo, de 3 pasos. Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT3 para 9 mecanismos individuales con anillo/estribo de soporte o 12 tomas Modul 45. El tubo no viene incluido.
Caja nivelable y desacoplada del suelo del tamaño nominal R9, para tubo, para el montaje de sistemas de instalación en suelos que requieren limpieza en seco o con agua en zonas interiores, para el montaje en cajas bajo suelo UZD350-3 en combinación con una tapa de montaje DUG350-3R9. El montaje se efectúa mediante ángulos de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo.

Caja nivelable, 3 niveles. Pueden instalarse 3 tapas ciegas de protección APMT5.

Datos técnicos

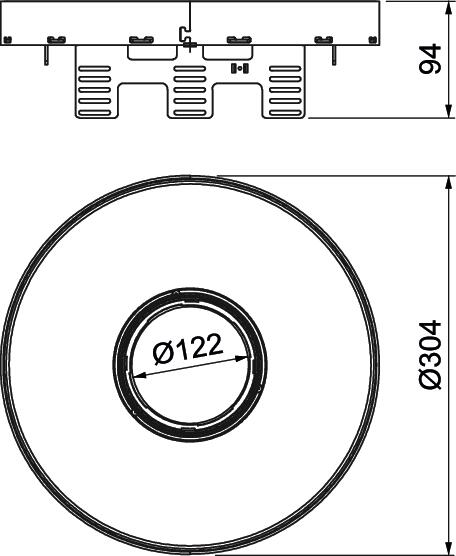

Dimensiones

Altura	94 mm
Altura del piso mín.	94 mm
Ancho	304 mm
Apropiado para instalación de suelo técnico	no
Apropiado para montaje en suelo hueco / técnico	no
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 3.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Cuidados del suelo	húmedo
Desacoplable	sí
Diámetro de montaje	305
Dimensión	Ø305mm
Espesor del revestimiento del suelo	25 mm
Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP44

Grado de protección código IK	IK10
Huella de CO2 (GWP) Cradle-to-Gate	19,2214 kg CO2e / 1 Unidad
Longitud	304 mm
Material	Acero inoxidable 1.4301
Medida h	94 mm
Modelo de salida de cable	Tubo
Modelo para carga pesada	no
Número de dispositivos instalables	12
Número de salidas de cable	1
Profundidad de montaje	104 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	R9
Tipo de sistema de montaje	UT4
Versión	redondo

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Espesor del revestimiento del suelo	Medida h	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKFRN2UZD3R9VS25	94 mm	25 mm	94 mm	R9	7409452	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Perfiles de nivelación para montar en UGD350-3 para un conjunto portamecanismos redondo	NW 350-3 RK	7410556	Unidad	1 Unidad
Tubo con rebaje, sin asa, para conjunto de tapa y marco con altura regulable	TUK2 GV	7428140	Unidad	1 Unidad
Molde de terrazo para conjuntos de tapa y marco con altura regulable, tamaño nominal R9	SK RKR9	7404376	Unidad	1 Unidad
Tapa de montaje 350-3 para unidades de montaje tamaño nominal R9	DUG 350-3 R9	7400549	Unidad	1 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm	UT4 45 4	7408727	Unidad	1 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 208 mm	MTU 3	7407840	Unidad	1 Unidad
