Conjunto de tapa y marco de altura regulable para cargas pesadas para tubo, RKFRSL, tamaño nominal R9, acero inoxidable 110 | 155 | 20 | 110 | R9

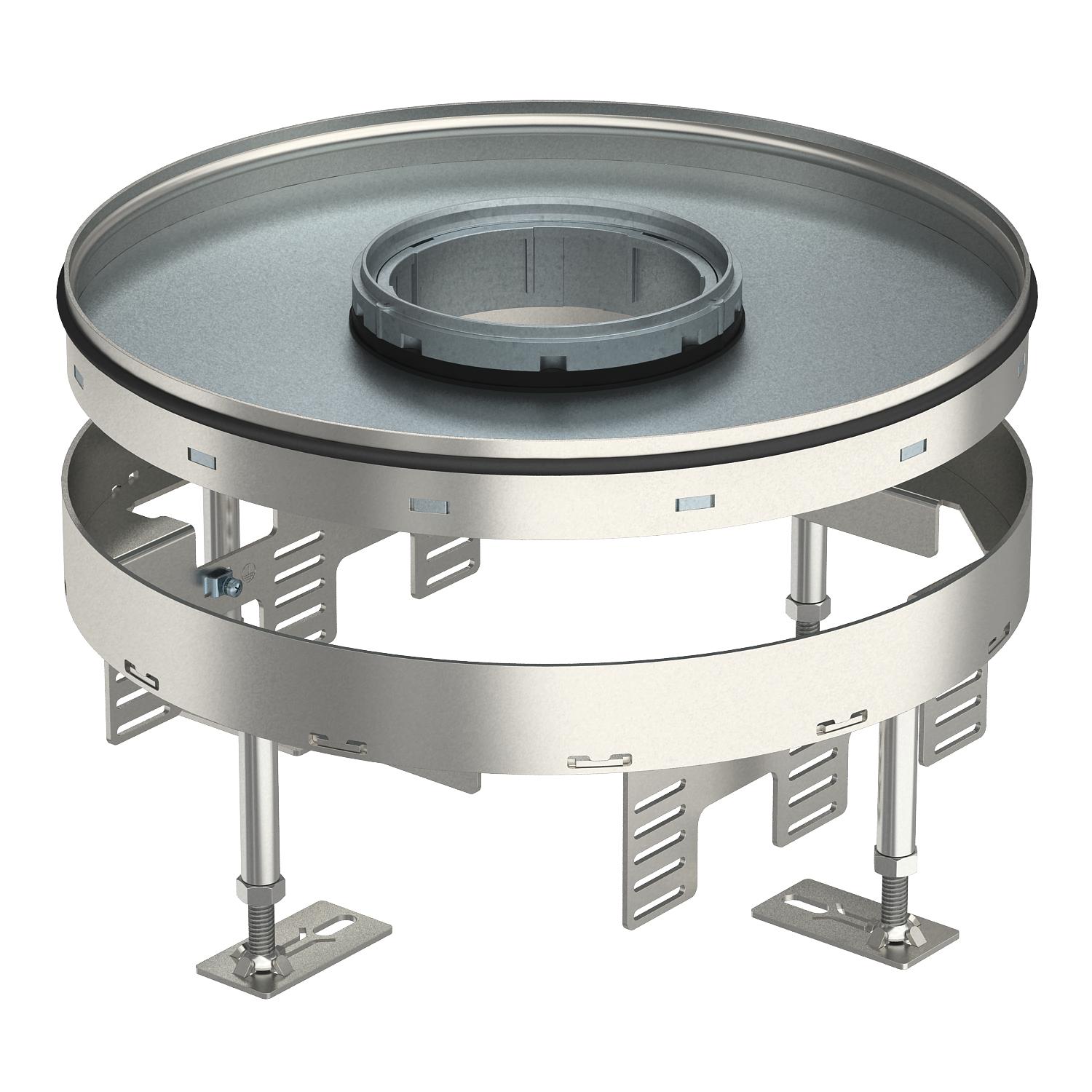

Conjunto de tapa y marco de altura regulable para cargas pesadas para tubo, RKFRSL, tamaño nominal R9, acero inoxidable

Código 7409470 | EAN 4012195869764

Código / Tipo

Altura del piso mín.

Altura del piso máx.

Espesor del revestimiento del suelo

Medida h

Tamaño nominal para unidades portamecanismos	R9

Descripción de producto

Descripción de producto

Tapa y marco redondos para cargas pesadas, con orificio para tubo, de tamaño R9, para el montaje de mecanismos en sistemas de canalización y en suelos técnicos y huecos, para pavimentos que precisan una limpieza en seco o con agua. Clase de carga 2 hasta 20 kN.

Caja nivelable de alta resistencia con tubo con una clase de carga de 2-20 kN, 3 secciones. Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT3 para 9 mecanismos individuales con anillo/estribo de soporte o 12 tomas Modul 45. El tubo no viene incluido.
Caja para cargas pesadas redonda nivelable, 3 compartimentos, para tubo del tamaño nominal 9. Para la instalación en sistemas de canalización, suelos técnicos y suelos huecos en suelos que requieren limpieza en seco o con agua, en zonas interiores. Clase de carga 2 hasta 20 kN. Se pueden montar 3 tapas APMT5.

Datos técnicos

Datos técnicos

Altura del piso máx.	155 mm
Altura del piso mín.	110 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Clase de carga pesada	20 kN (OBO SL2)
Cuidados del suelo	húmedo
Desacoplable	no

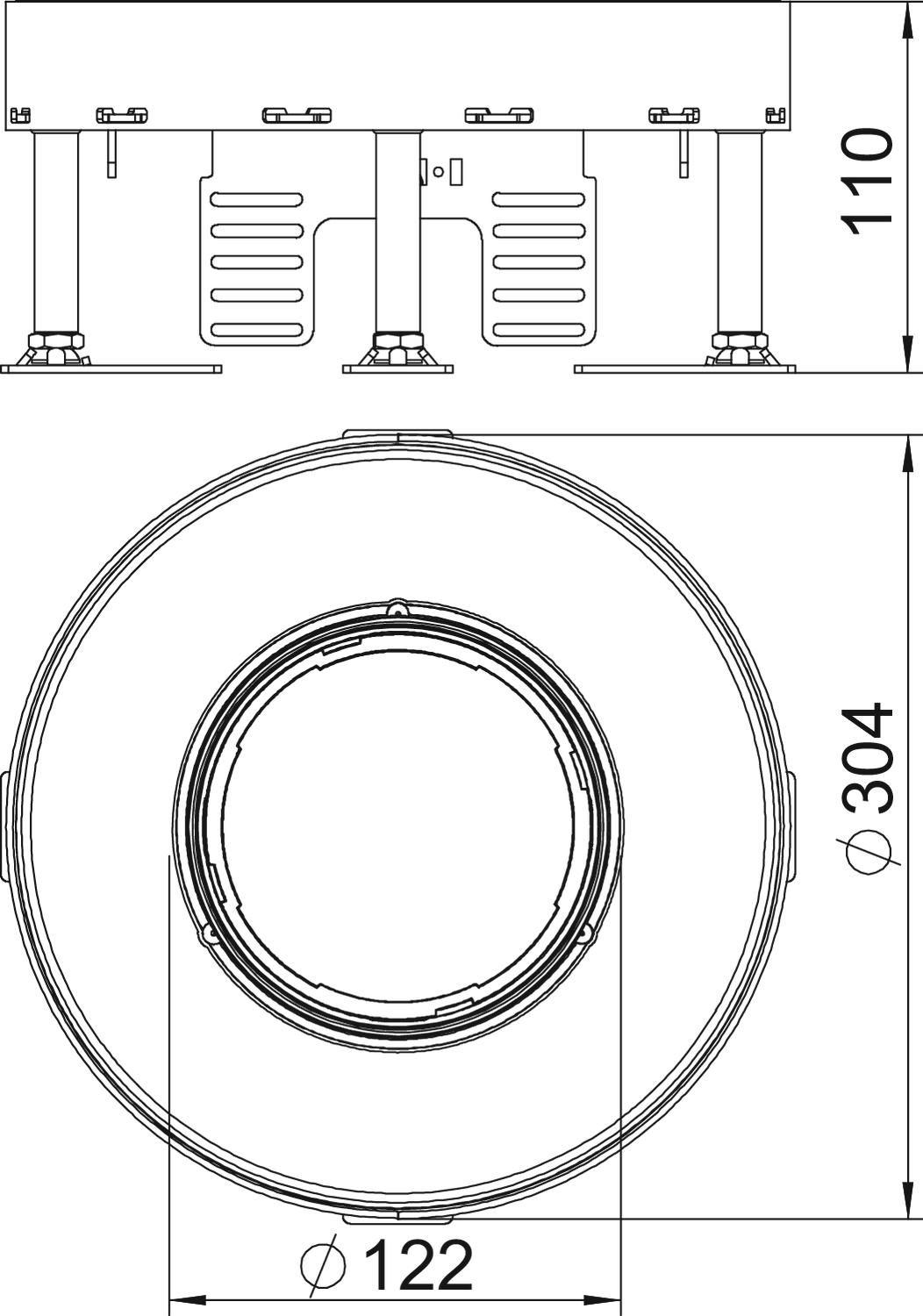

Diámetro de montaje	305
Dimensión	Ø305mm
Espesor del revestimiento del suelo	20 mm
Grado de protección (IP) mientras se está utilizando	IP20
Grado de protección (IP) si no se está utilizando	IP44
Grado de protección código IK	IK10
Huella de CO2 (GWP) Cradle-to-Gate	24,6974 kg CO2e / 1 Unidad

Margen de nivelación máx.	155 mm
Margen de nivelación mín.	110 mm
Material	Acero inoxidable 1.4301
Medida h	110 mm
Modelo de salida de cable	Tubo
Modelo para carga pesada	sí
Número de cajas portamecanismos	3
Número de dispositivos instalables	12
Número de salidas de cable	1
Profundidad de montaje	110 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	R9
Tipo de sistema de montaje	UT4
Versión	redondo

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Altura del piso máx.	Espesor del revestimiento del suelo	Medida h	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKFR2 9 SL2V2 20	110 mm	155 mm	20 mm	110 mm	R9	7409470	Unidad	1 Unidad
RKFR2 9 SL2V2 25	114 mm	159 mm	25 mm	114 mm	R9	7409472	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unidad de nivelación RKNEV2	RK NEV2 110	7405815	Unidad de embalaje	1 Unidad de embalaje
Tubo con rebaje, sin asa, para conjunto de tapa y marco con altura regulable	TUK2 GV	7428140	Unidad	1 Unidad
Cubierta de protección acústica	SRS 4	7405798	Unidad	4 Unidad
Molde de terrazo para conjuntos de tapa y marco con altura regulable, tamaño nominal R9	SK RKR9	7404376	Unidad	1 Unidad
Tapa de montaje de alta resistencia para UZD 350, tamaño nominal R9	DUG 350-3 R9SL	7401416	Unidad	1 Unidad
Cubeta universal UT4, Modul 45®, longitud de sistema 208 mm	UT4 45 4	7408727	Unidad	1 Unidad
Soporte de montaje para soportes de datos, longitud de sistema 208 mm	MTU 3	7407840	Unidad	1 Unidad
