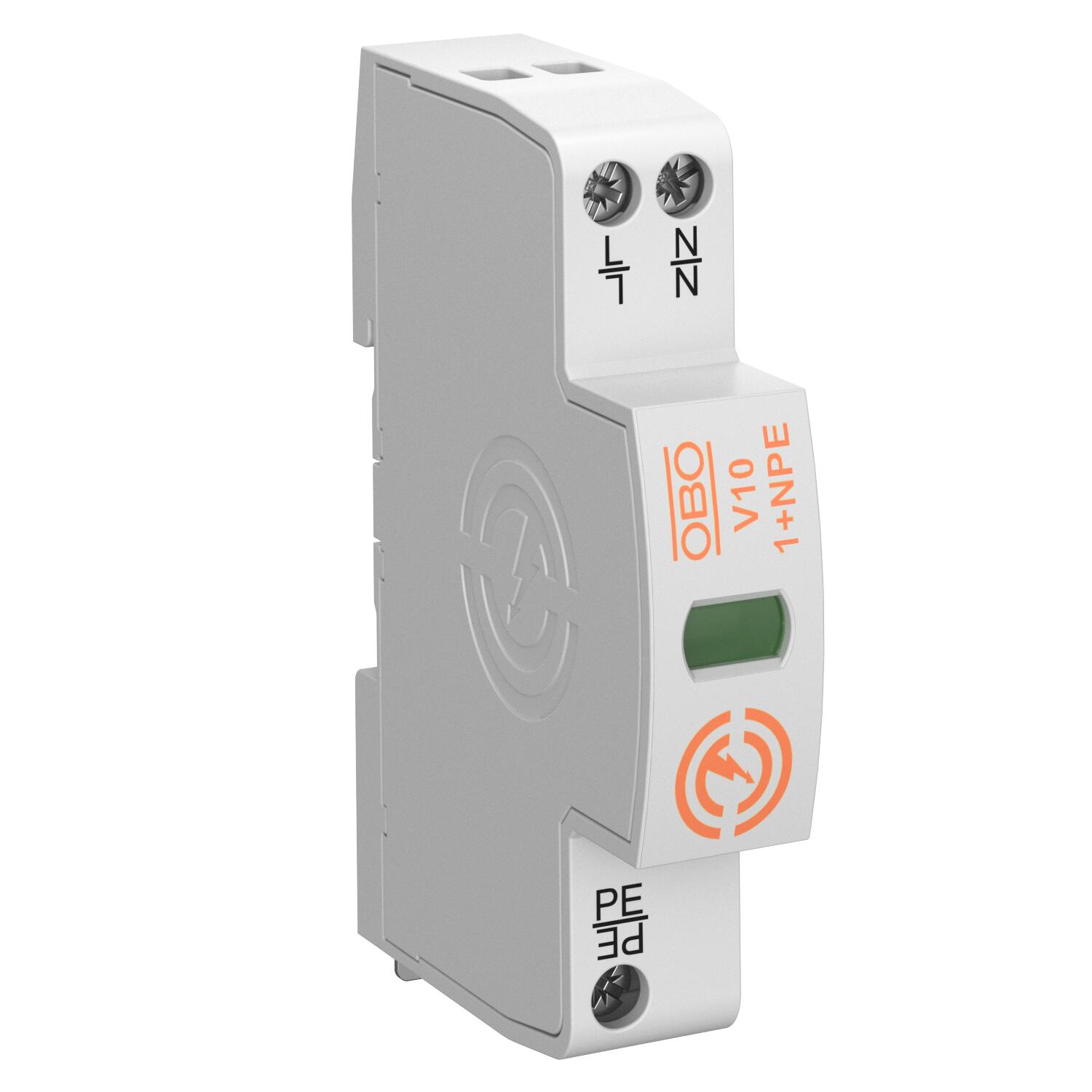

Descargador de sobretensiones V10 Compact 1+N/PE | 255 | IP20

Descargador de sobretensiones V10 Compact

Código 5093395 | EAN 4012197444396

Código / Tipo

Modelo de polos

Máxima tensión de funcionamiento CA

Clase de protección	IP20

Descripción de producto

Descripción de producto

Dispositivo de protección contra sobretensiones, módulo compacto, tipo 2+3

• Protección contra sobretensiones en cuadros secundarios según VDE 0100-443 (IEC 60364-4-44)
• Capacidad de descarga de hasta 60 kA (8/20) en total
• Solución integrada 3+1 para sistemas de red TN y TT en anchura de módulo de 45 mm
• Tecnología de varistores de alto rendimiento
• Incluye dispositivo seccionador térmico y dinámico, e indicación visual de funcionamiento
• Opcional con señalización acústica AS o señalización remota FS

Aplicación: subcuadro/distribución en planta y equipo de protección de sistemas de corriente trifásica.

Datos técnicos

Datos técnicos

Capacidad de extinción de corriente de seguimiento (eff) [N-PE]	0,1 kA
Categoría de pruebas tipo 1	no
Categoría de pruebas tipo 2	sí
Categoría de pruebas tipo 3	sí
Clase de protección	IP20
Clasificación según la norma EN 61643-11	Tipo 2+3
Corriente de impulso de descarga (8/20 µs) [total]	20 kA
Dimensión	255V
Estructura de red	todos
Estructura de red TN	sí
Estructura de red TN-C-S	sí
Estructura de red TN-S	sí
Estructura de red TT	sí
Fusible previo integrado	no
Huella de CO2 (GWP) Cradle-to-Gate	1,7031 kg CO2e / 1 Unidad
Humedad máx.	95 %
Humedad mín.	5 %
Intensidad nominal de descarga (8/20 µs) [L-N]	10 kA
Intensidad nominal de descarga (8/20 µs) [N-PE]	10 kA
LPZ	1→3
Máx. protección contra sobrecorrientes del lado de la red	63 A gG
Máx. protección previa por fusibles	63 A
Máxima corriente de descarga (8/20 μs)	20 kA
Máxima tensión de funcionamiento CA	255 V

Modelo a prueba de explosiones	no
Modelo de polos	1+N/PE
Modo de montaje	Raíl simétrico 35 mm
Nivel de protección [L-N]	≤1,1
Número de polos	2
Par de giro	2 Nm
Rango de temperatura	-40 °C
Rango de temperatura máx.	70 °C
Sección transversal de conductor flexible (de hilo fino) máx.	8 AWG
Sección transversal de conductor flexible (de hilo fino) máx.	10 mm²
Sección transversal de conductor flexible (de hilo fino) míin.	13 AWG
Sección transversal de conductor flexible (de hilo fino) míin.	2,5 mm²
Sección transversal de conductor rígido (unifilar/multifilar) máx.	10 mm²
Sección transversal de conductor rígido (unifilar/multifilar) máx.	8 AWG
Sección transversal de conductor rígido (unifilar/multifilar) mín.	13 AWG
Sección transversal de conductor rígido (unifilar/multifilar) mín.	2,5 mm²
Señalización en el dispositivo	Visual
Señalización remota	no
SPD según IEC 61643-1	clase II+III
Temperatura de servicio máx.	70 °C
Temperatura de servicio mín.	-40 °C
Tensión nominal CA (50 / 60 Hz)	230 V
Tiempo de reacción	<25 ns
