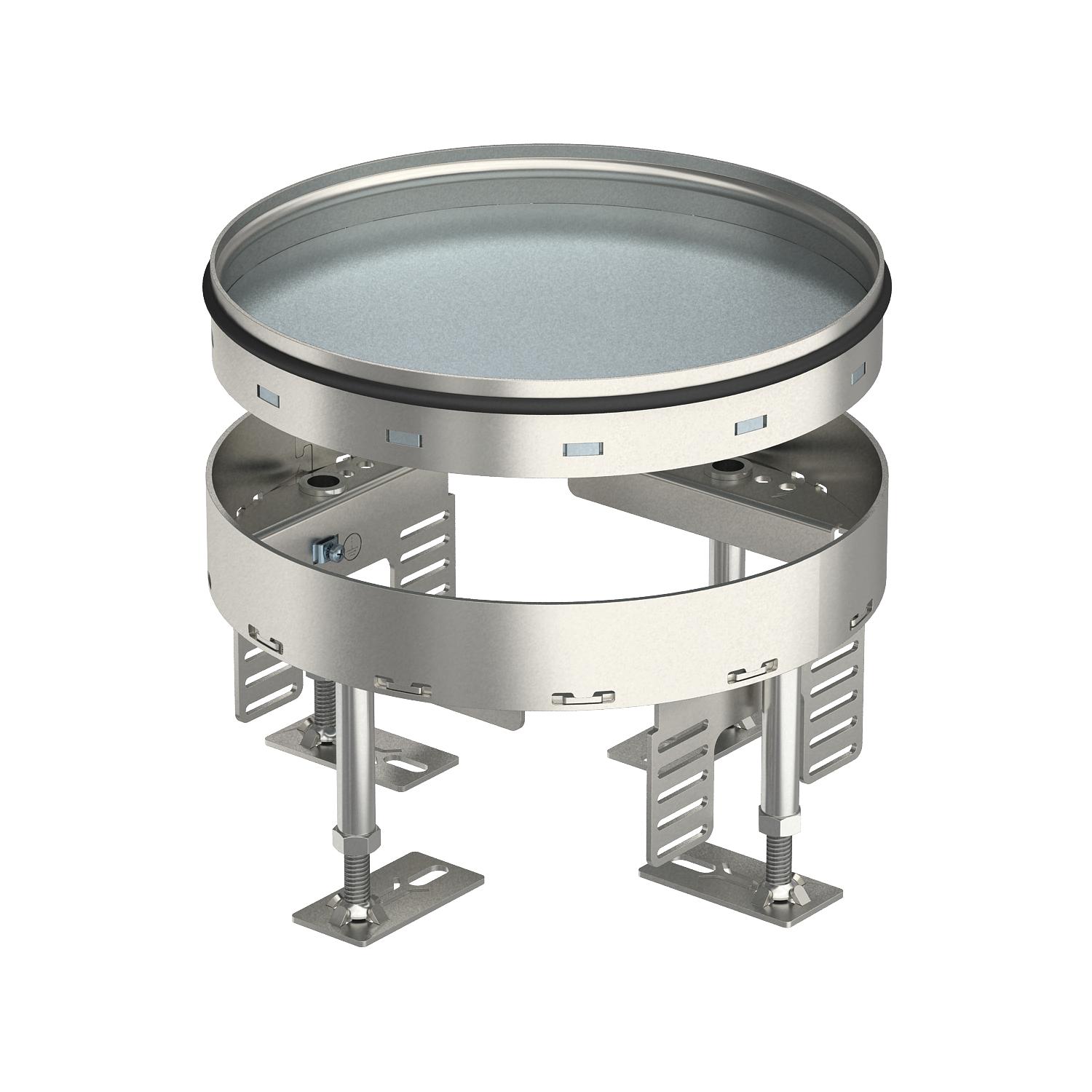

Marco de altura regulable para cargas pesadas, ciego, RKRSL, tamaño nominal R4, acero inoxidable 105 | 155 | 20 | 105 | R4

Marco de altura regulable para cargas pesadas, ciego, RKRSL, tamaño nominal R4, acero inoxidable

Código 7409072 | EAN 4012195868132

Código / Tipo

Altura del piso mín.

Altura del piso máx.

Espesor del revestimiento del suelo

Medida h

Tamaño nominal para unidades portamecanismos	R4

Descripción de producto

Descripción de producto

Tapa y marco redondos para cargas pesadas, versión ciega, de tamaño R4, para practicar una abertura de revisión en sistemas de canalización y en suelos técnicos y huecos, para pavimentos que precisan una limpieza en seco o con agua. Clase de carga 2 hasta 20 kN. Sólo son apropiados para pavimentos pulidos.

Caja de alta resistencia ajustable en altura con cuerpo de tubo con una capacidad de carga de 2 a 20 kN, 2 compartimentos. Pueden instalarse 2 tapas ciegas APMT2. Para la instalación de 2 soportes universales UT3 para 4 mecanismos individuales con anillo/estribo de soporte o 6 aparatos Modul 45.

Datos técnicos

Datos técnicos

Altura del piso máx.	155 mm
Altura del piso mín.	105 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Clase de carga pesada	20 kN (OBO SL2)
Cuidados del suelo	húmedo
Desacoplable	no
Diámetro de montaje	215

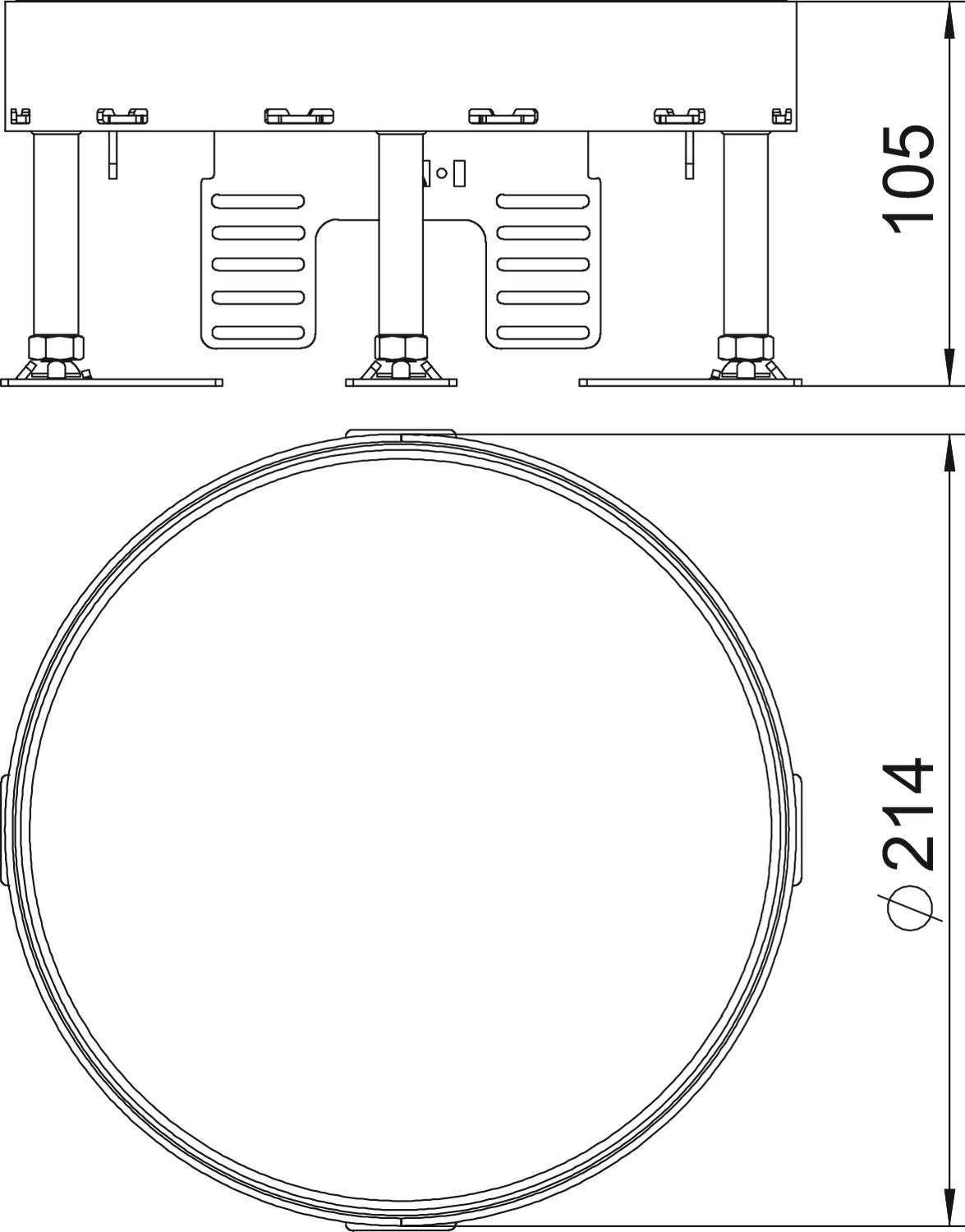

Dimensión	Ø215mm
Espesor del revestimiento del suelo	20 mm
Grado de protección (IP) mientras se está utilizando	IP00
Grado de protección (IP) si no se está utilizando	IP44
Grado de protección código IK	IK10

Huella de CO2 (GWP) Cradle-to-Gate	12,8304 kg CO2e / 1 Unidad
Margen de nivelación máx.	155 mm
Margen de nivelación mín.	105 mm
Material	Acero inoxidable 1.4301
Medida h	105 mm
Modelo de salida de cable	Sin salida de cable
Modelo para carga pesada	sí
Profundidad de montaje	105 mm
Soportes para alojar cajas portamecanismos	sí
Tamaño nominal para unidades portamecanismos	R4
Tipo de sistema de montaje	UT3
Versión	redondo

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Altura del piso máx.	Espesor del revestimiento del suelo	Medida h	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKR2 4SL2 V2 20	105 mm	155 mm	20 mm	105 mm	R4	7409072	Unidad	1 Unidad
RKR2 4SL2 V2 25	109 mm	159 mm	25 mm	109 mm	R4	7409074	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unidad de nivelación RKNEV2	RK NEV2 110	7405815	Unidad de embalaje	1 Unidad de embalaje
Cubierta de protección acústica	SRS 4	7405798	Unidad	4 Unidad
Molde de terrazo para conjuntos de tapa y marco con altura regulable, tamaño nominal R4	SK RK4R	7404382	Unidad	1 Unidad

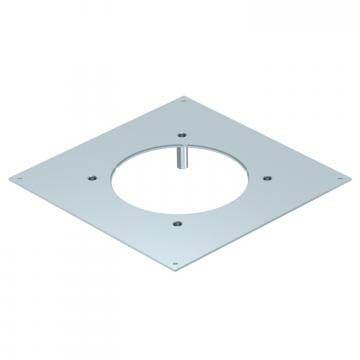

Tapa de montaje de alta resistencia para UZD 350, tamaño nominal R4	DUG 350-3 R4SL	7401412	Unidad	1 Unidad
