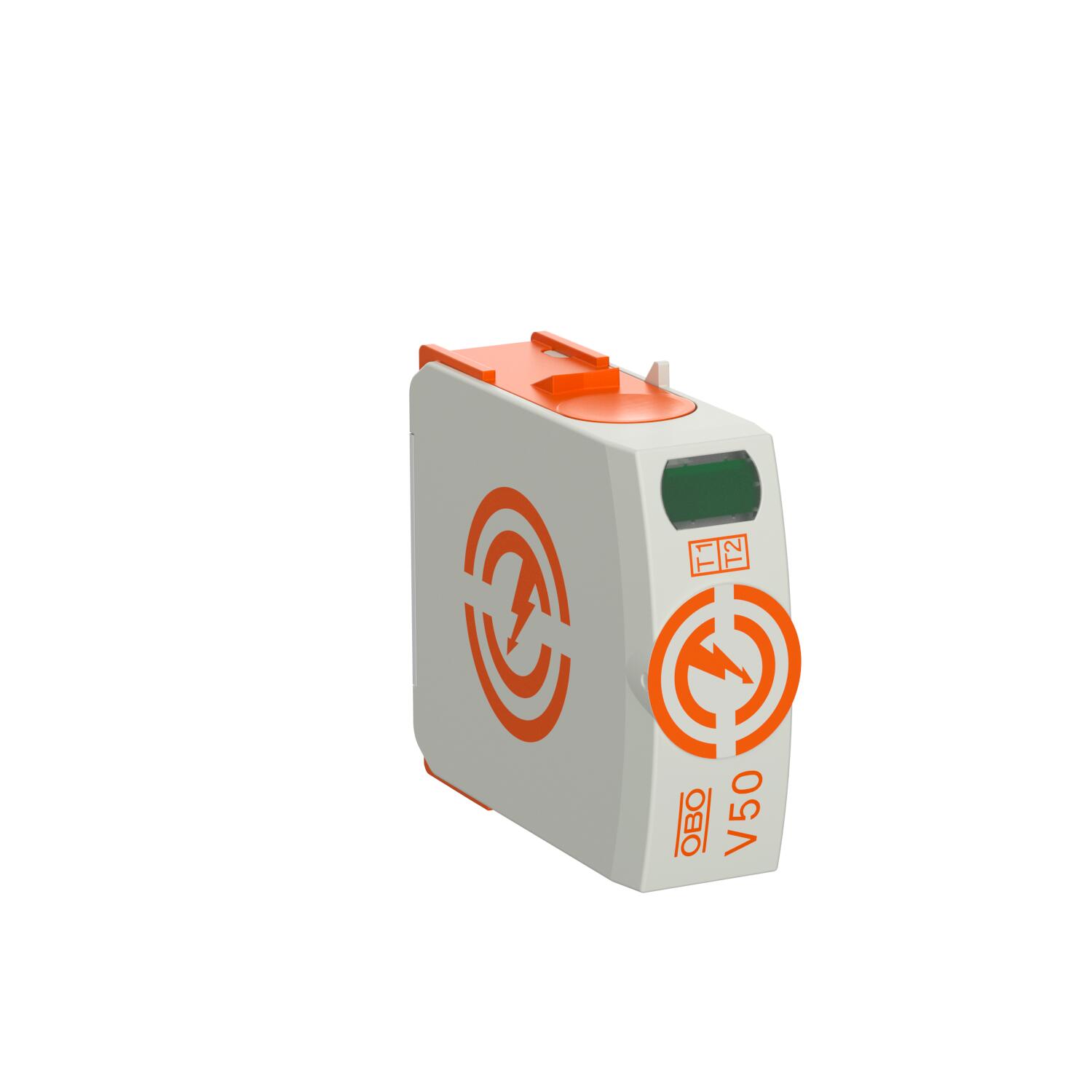

Partes activas, descargador combinado de corriente de rayo tipo 1+2
• Para conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305) • Capacidad de descarga de corriente de rayo 12,5 kA (10/350) por polo • Descargador enchufable modular con dispositivo seccionador dinámico e indicación visual de estado • Función de retención con protección contra vibraciones y codificación de tensión • Plástico según UL 94 V-0
Datos técnicos
Datos técnicos
Autorizaciones
VDE
Clase de protección
IP20
Clasificación según la norma EN 61643-11
Tipo 1+2
Con riesgo de emisión de chispas
no
Corriente de impulso de rayo (10/350 μs)
12,5
kA
Dimensión
150V
Estructura de red
todos
Fusible previo integrado
no
Intensidad nominal de descarga (8/20 µs)
30
kA
Intensidad nominal de descarga (8/20 µs) [L-N]
30
kA
Material de la carcasa
PA UL 94 V-0
Máx. protección previa por fusibles
160
A
Máxima corriente de descarga (8/20 μs)
50
kA
Máxima corriente de descarga (8/20 μs) [L-N]
50
kA
Máxima tensión de funcionamiento CA
150
Modelo de polos
1
Modo de montaje
Raíl simétrico 35 mm
Número de polos
1
Par de giro
4
Nm
Sección transversal de conductor flexible (de hilo fino) máx.
2
AWG
Sección transversal de conductor flexible (de hilo fino) máx.
35
mm²
Sección transversal de conductor flexible (de hilo fino) míin.
1,5
mm²
Sección transversal de conductor flexible (de hilo fino) míin.
16
AWG
Sección transversal de conductor rígido (unifilar/multifilar) máx.
2
AWG
Sección transversal de conductor rígido (unifilar/multifilar) máx.
35
mm²
Sección transversal de conductor rígido (unifilar/multifilar) mín.
16
AWG
Señalización en el dispositivo
Visual
Señalización remota
no
SPD según IEC 61643-1
clase I+II
Temperatura de servicio máx.
80
°C
Temperatura de servicio mín.
-40
°C
Tensión máxima de funcionamiento (L-N)
150
V
Tensión nominal CA (50 / 60 Hz)
120
V
Tensión residual [L-N] @ 12,5 kA
0,6
kV
Tiempo de reacción
<25
ns

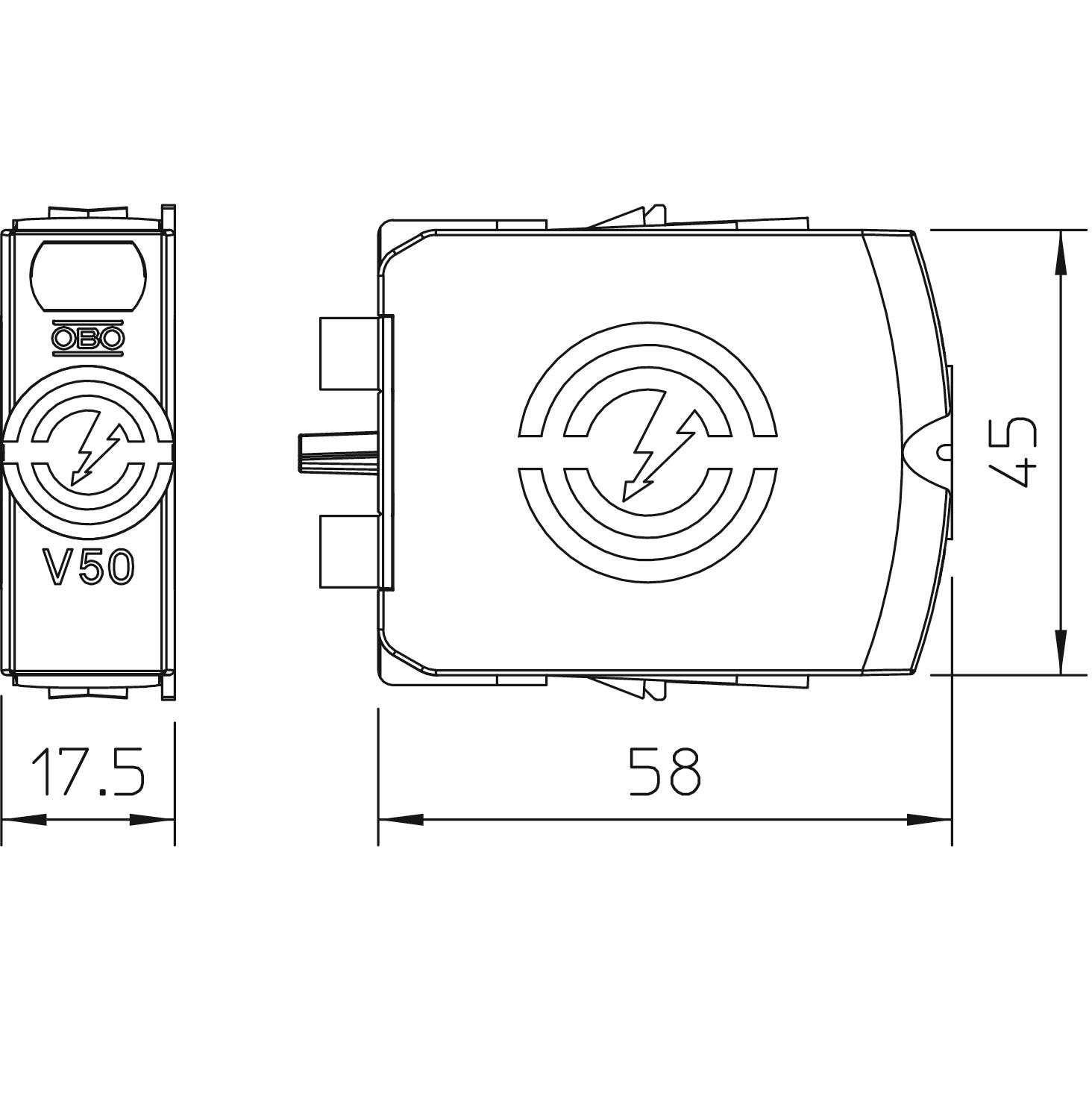

Dimensiones
Distancia mínima
1,5
mm

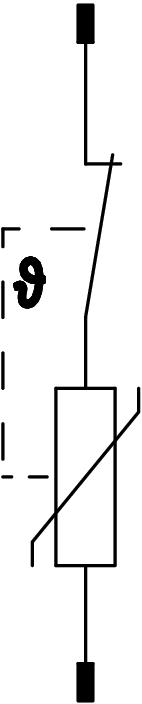

Posibilidades de conexión
Máx. protección contra sobrecorrientes del lado de la red
160 A gL/gG
Nivel de protección [L-N]
≤0,8
Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red
50 kA eff
Sección de conexión bornes FM máx.
16
AWG
Sección de conexión bornes FM máx.
1,5
mm²
Sección de conexión bornes FM mín.
21
AWG
Sección de conexión bornes FM mín.
0,5
mm²
Sección transversal de conductor rígido (unifilar/multifilar) mín.
1,5
mm²
SPD según UL 1449
Tipo 4
Tensión residual [L-N] @ 1 kA
0,4
kV
Tensión residual [L-N] @ 5 kA
0,5
kV
Tensión transitoria (TOV) [L-N] - Modo seguro contra fallos - 120 min
230
V
Tensión transitoria (TOV) [L-N] - withstand mode - 5 s
