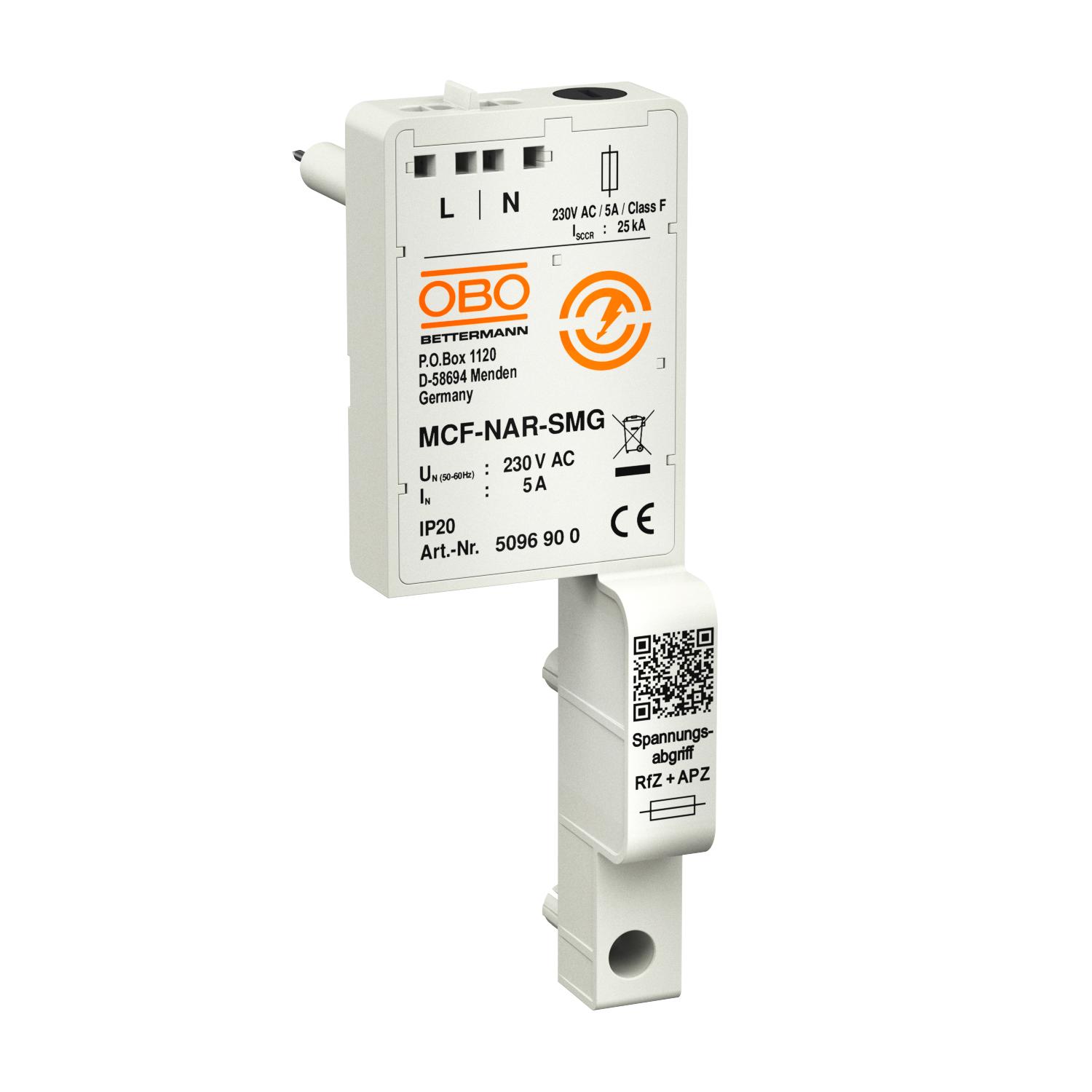

Toma de voltaje para la serie MCF-NAR
Código 5096900 | EAN 4012196776368
- Descripción de producto
-
Descripción de producto
Adaptador para la toma de tensión en el compartimento de conexión a la red
• Tomas de voltaje simples y que ahorran espacio para el espacio del contador del punto de terminación (APZ) y el espacio para aplicaciones adicionales (RfZ)
• Con contactos de resorte para una fácil conexión de los cables
• Incluye 2 enchufes
• Tornillo de seguridad contra aflojamiento no deseado
• Microfusible intercambiable de 5 A con una capacidad de ruptura de 50 kA
• Portafusibles 6,3 x 32 mm
-
- Datos técnicos
-
Datos técnicos
Categoría de pruebas tipo 1 no Categoría de pruebas tipo 3 no Clase de protección IP20 Con riesgo de emisión de chispas no Dimensión 230V Estructura de red todos Fusible previo integrado no Modelo a prueba de explosiones no Modo de montaje en elemento base Resistente a cortocircuito no Sección transversal de conductor flexible (de hilo fino) máx. 2,5 mm² Sección transversal de conductor flexible (de hilo fino) míin. 0,75 mm² Sección transversal de conductor rígido (unifilar/multifilar) máx. 2,5 mm² Señalización remota no Temperatura de servicio máx. 80 °C Temperatura de servicio mín. -40 °C Tensión nominal CA (50 / 60 Hz) 230 V Dimensiones
Altura 74 mm Ancho 49 mm Longitud 148 mm Posibilidades de conexión
Sección transversal de conductor rígido (unifilar/multifilar) mín. 0,75 mm² - Todos los tipos
