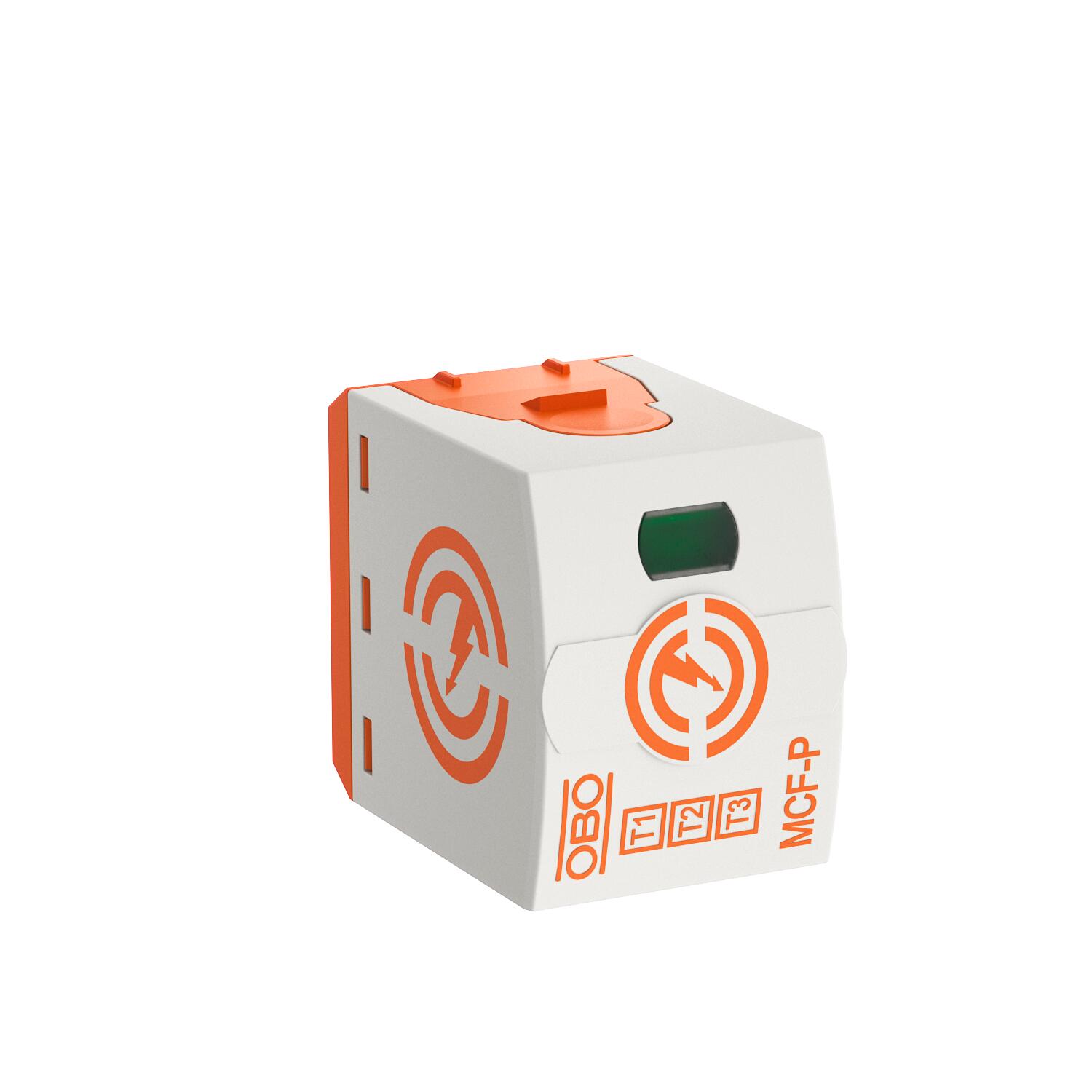

Upper part MCF-P
Código 5096934 | EAN 4012197505141
- Descripción de producto
-
Descripción de productoDescargador combinado, descargador de corriente de rayos tipo 1,
• El nivel de protección <1,3 kV permite la protección de los equipos
• Para conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Capacidad de descarga de corriente de rayo de 50 kA (10/350) por polo y hasta 150 kA (10/350) en total
• Supresor de corrientes repetitivas de red 25 kA Ipico, fusible previo de descargador hasta 500 A gL/gG
• Adecuado para utilizar en la zona previa a los contadores según la directiva VDEW
• Descargador de vía de chispas encapsulado y sin emisión de gases para utilizar en armarios de distribución
Aplicación: instalaciones industriales y edificios con protección externa contra el rayo de las clases I hasta IV.
* Completo = Parte activa y zócalo
-
- Datos técnicos
-

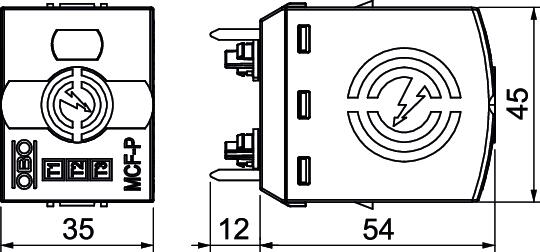

Dimensiones
Altura 45 mm Ancho 36 mm Apropiado para uso externo no Categoría de pruebas tipo 1 sí Clase de protección IP20 Clasificación según la norma EN 61643-11 Tipo 1+2 Con riesgo de emisión de chispas no Corriente de impulso de rayo (10/350 μs) 35 kA Dimensión 255V Estructura de red CC no Estructura de red IT no Estructura de red otros no Estructura de red TN sí Estructura de red TN-C sí Estructura de red TN-C-S sí Estructura de red TN-S sí Estructura de red TT sí Fusible previo integrado no Huella de CO2 (GWP) Cradle-to-Gate 0,3856 kg CO2e / 1 Unidad Humedad máx. 95 % Humedad mín. 5 % Intensidad nominal de descarga (8/20 µs) 35 kA Intensidad nominal de descarga (8/20 µs) [L-N] 35 kA Longitud 66 mm Máx. protección contra sobrecorrientes del lado de la red 315 A gL/gG Máx. protección previa por fusibles 315 A Máxima corriente de descarga (8/20 μs) [L-N] 50 kA Máxima tensión de funcionamiento CA 255 V Modo de montaje en elemento base Nivel de protección [L-N] ≤1,5 Rango de temperatura -40 °C Rango de temperatura máx. 70 °C Resistencia al cortocircuito con máx. protección contra sobrecorrientes del lado de la red 50 kA eff Señalización en el dispositivo Visual SPD según IEC 61643-1 clase I+II Tensión máxima de funcionamiento (L-N) 255 V Tensión nominal CA (50 / 60 Hz) 230 V Tensión transitoria (TOV) [L-N] - Modo seguro contra fallos - 120 min 440 V Tensión transitoria (TOV) [L-N] - withstand mode - 5 s 345 V - Todos los tipos
- Descargas
-
Instrucciones de montaje Lightning current arrester MCF-P series , 1.19MB , pdf
