Bandeja de escalera LCIS 110, 6 m C30 FT 6000 | 600 | 1,5 | no

Bandeja de escalera LCIS 110, 6 m C30 FT

Código 6209828 | EAN 4012196431670

Código / Tipo

Longitud	6000 mm

Ancho

Espesor	1,5 mm

Mantenimiento de función	no

Descripción de producto

Descripción de producto

Bandeja de escalera con ala de 110 mm con peldaños de perfil C30 soldados, abiertos hacia arriba. Barra lateral enrollada como refuerzo y como protección de bordes. La fijación en la escuadra se realiza con bridas de fijación LKS 40. La medida de la ranura del peldaño es de 16,5 mm; la abrazadera de media caña sobre perfil adecuada es 2056.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	110 mm
Ancho	600 mm
Color	zinc
Dimensión	110x600x6000
Distancia de sujeción 2,0 m	3 kN/m
Distancia de sujeción 2,5 m	2 kN/m
Distancia de sujeción 3,0 m	1,4 kN/m
Distancia de sujeción 3,5 m	1,05 kN/m
Distancia de sujeción 4,0 m	0,8 kN/m
Distancia de sujeción 4,5 m	0,7 kN/m
Distancia de sujeción 5,0 m	0,65 kN/m
Distancia de sujeción 6,0 m	0,35 kN/m
Distancia entre peldaños	300 mm
Espesor	1,5 mm

Fijación del peldaño	Soldado
Huella de CO2 (GWP) Cradle-to-Gate	11,0363 kg CO2e / 1 Metro
Longitud	6000 mm
Mantenimiento de función	no
Material	Acero
Medida B	600 mm
Medida de la ranura del peldaño	16,50
Modelo de peldaños	Perfil perforado
Modelo de perfil lateral	Perfil plano
Perforación lateral	sí
Sección efectiva	540 cm²
Sección efectiva	54000 mm²
Superficie	Galvanizado por inmersión en caliente
Tipo vano ancho	no

Datos técnicos

Diagrama de carga bandeja de escalera LCIS 110

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Espesor	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	no	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	no	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	no	6209824	m	6 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	no	6209825	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	no	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	no	6209828	m	6 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tapa con tornillo giratorio FT	DRL 600 FT	6051472	m	3 m
Unión recta FT	LVG 110 FT	6216548	Unidad	10 Unidad
Conector articulado FT	LGVG 110 FT	6216653	Unidad	10 Unidad
Conector de expansión 110 FT	LDVG 110 FT	6216670	Unidad	2 Unidad
Unión multifunción FT	LMFV 1160 FT	6225780	Unidad	1 Unidad
Curva de 90° 110 FT	LB 90 1160 R3 FT	6225152	Unidad	1 Unidad

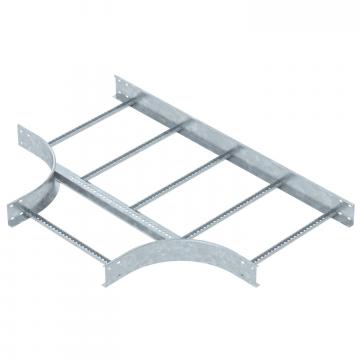

Pieza en T 110 FT	LT 1160 R3 FT	6225320	Unidad	1 Unidad
Derivación simple 110 FT	LAA 1160 R3 FT	6225940	Unidad	1 Unidad
Accesorio para codo articulado 110 FT	LGBE 1160 FT	6225520	Unidad	1 Unidad
Tapón protector	SKH 110 OR	6222553	Par	20 Par
Soporte angular	LAW FT	6221513	Unidad	10 Unidad
Conector FT	LAS 110 FT	6221424	Unidad	10 Unidad
Tabique separador 85 DD	TSG 85 DD	6062331	m	3 m
Unión de esquina DD	LEB 25 DD	6221216	Unidad	1 Unidad
Unión de esquina DD	LEB 50 DD	6221259	Unidad	1 Unidad
Placa de soporte	LALB 60 FT	6221890	Unidad	1 Unidad
Placa de salida de cables FT	LAB 60 FT	6220479	Unidad	1 Unidad
Chapa de inserción DD	ELB-L 60 DD	6103368	m	3 m
