Conjunto de tapa y marco con altura regulable, desacoplable para registro, RKNUZD3, acero inoxidable | 105 | 20 | 90 | 9

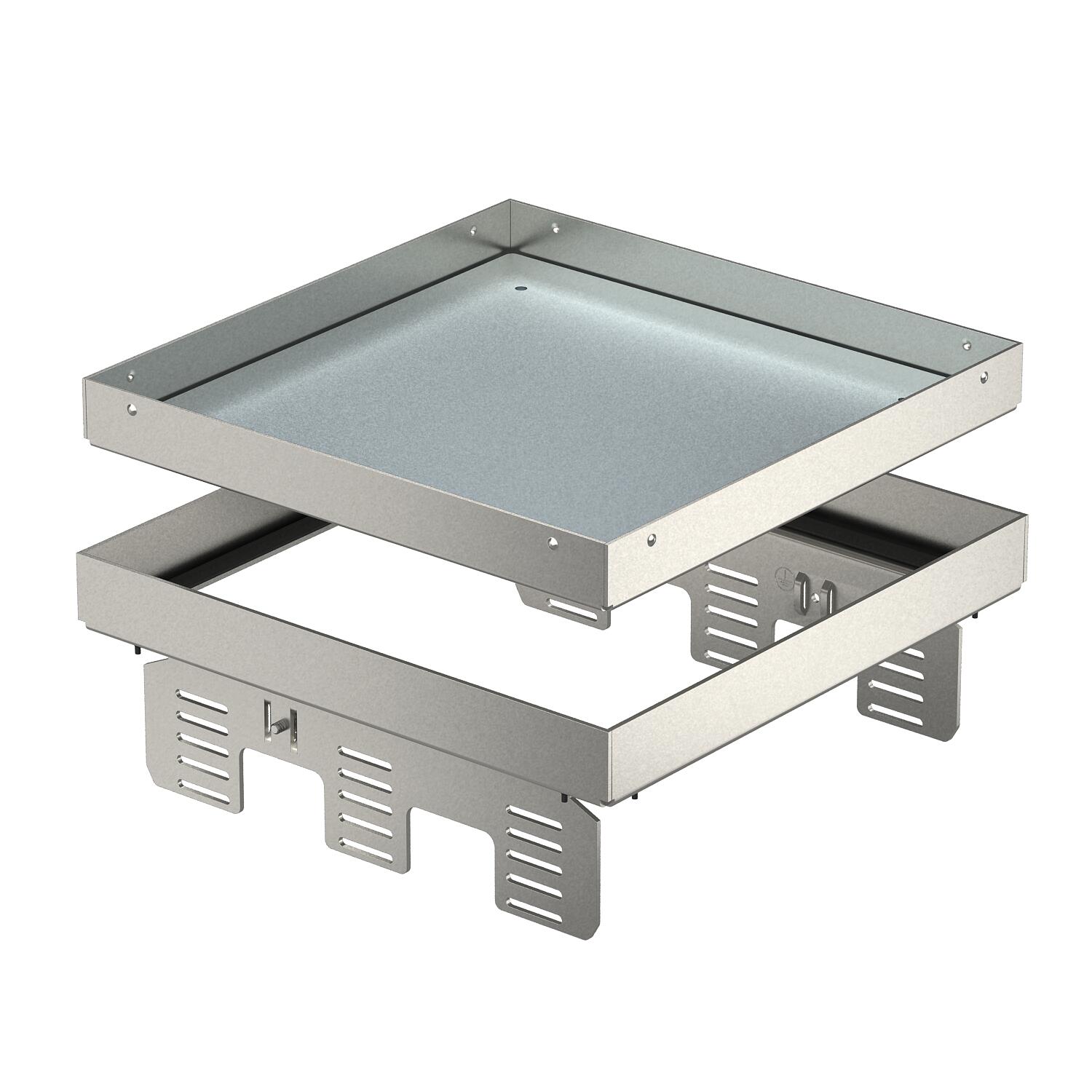

Conjunto de tapa y marco con altura regulable, desacoplable para registro, RKNUZD3, acero inoxidable

Código 7409066 | EAN 4012195868088

Código / Tipo

Altura del piso mín.

Espesor del revestimiento del suelo

Medida h

Tamaño nominal para unidades portamecanismos	9

Descripción de producto

Descripción de producto

Caja de nivelación "ciega", desacoplada del suelo, para crear una abertura de inspección de tamaño nominal 9 en suelos secos o húmedos en interiores, para instalación en cajas bajo suelo UZD250 o UZD350, en cada caso en combinación con una tapa de montaje DUG./9 o en UGD250-3/9 o UGD350-3/9. El montaje se efectúa mediante un ángulo de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo. Sólo son apropiados para pavimentos pulidos.
Conjunto de tapa y marco como conjunto de marco y tapa ciega, 3 compartimentos. Pueden instalarse 3 tapas ciegas de protección APMT5. Para la instalación de 3 soportes universales UT3 para 9 mecanismos individuales con anillo/estribo de soporte o 12 tomas Modul 45.
Caja "ciega" nivelable y desacoplada del suelo para crear una abertura para revisiones del tamaño nominal 9 en suelos que requieren limpieza en seco o con agua en zonas interiores, para el montaje en cajas bajo suelo UZD250 o UZD350, cada una en combinación con una tapa de montaje DUG../9. El montaje se efectúa mediante un ángulo de nivelación (pedir por separado) en el perfil del marco de aluminio de las cajas bajo suelo. Sólo son apropiados para pavimentos pulidos.

Datos técnicos

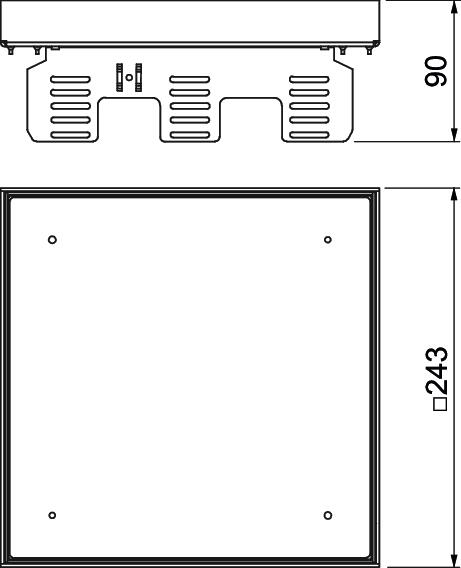

Dimensiones

Altura	90 mm
Altura del piso mín.	105 mm
Ancho	243 mm
Ancho, dimensiones de montaje	244 mm
Apropiado para instalación de suelo técnico	sí
Apropiado para montaje en suelo hueco / técnico	sí
Autorizaciones	VDE
Carga vertical, superficie grande	hasta 3.000 N
Carga vertical, superficie pequeña	hasta 3.000 N
Cuidados del suelo	húmedo
Desacoplable	sí
Dimensión	243x243mm
Espesor del revestimiento del suelo	20 mm
Grado de protección (IP) mientras se está utilizando	IP00

Grado de protección (IP) si no se está utilizando	IP44
Grado de protección código IK	IK10
Huella de CO2 (GWP) Cradle-to-Gate	19,1972 kg CO2e / 1 Unidad
Longitud	243 mm
Longitud, dimensiones de montaje	244 mm
Material	Acero inoxidable 1.4301
Medida h	90 mm
Modelo de salida de cable	Sin salida de cable
Modelo para carga pesada	no
Profundidad de montaje	105 mm
Soportes para alojar cajas portamecanismos	no
Tamaño nominal para unidades portamecanismos	9
Tipo de sistema de montaje	UT4
Versión	Cuadrado

Todos los tipos

Todos los tipos

Tipo	Altura del piso mín.	Espesor del revestimiento del suelo	Medida h	Tamaño nominal para unidades portamecanismos	Código	Cantidad	Mín. ud. de venta
RKN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409066	Unidad	1 Unidad
RKN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409068	Unidad	1 Unidad

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Perfiles de nivelación para montar en UGD350-3 para un conjunto de tapa y marco cuadrado	NW 350-3 QK	7410544	Unidad	1 Unidad
Molde de terrazo para conjuntos de tapa y marco con altura regulable, tamaño nominal 9	SK RK9	7404372	Unidad	1 Unidad
Tapa de montaje para conjunto de tapa y marco con altura regulable de tamaño nominal 9 en suelos modulares	DUG RK UAN 9	7428547	Unidad	1 Unidad
Tapa de montaje 350 tamaño nominal 9	DUG 350-3 9	7400513	Unidad	1 Unidad
