Toma de suelo UDHOME2, con listón de cepillo, sin recorte para el revestimiento del suelo, con soporte FLF, acero inoxidable
Código 7427043 | EAN 4012196793976
- Descripción de producto
-

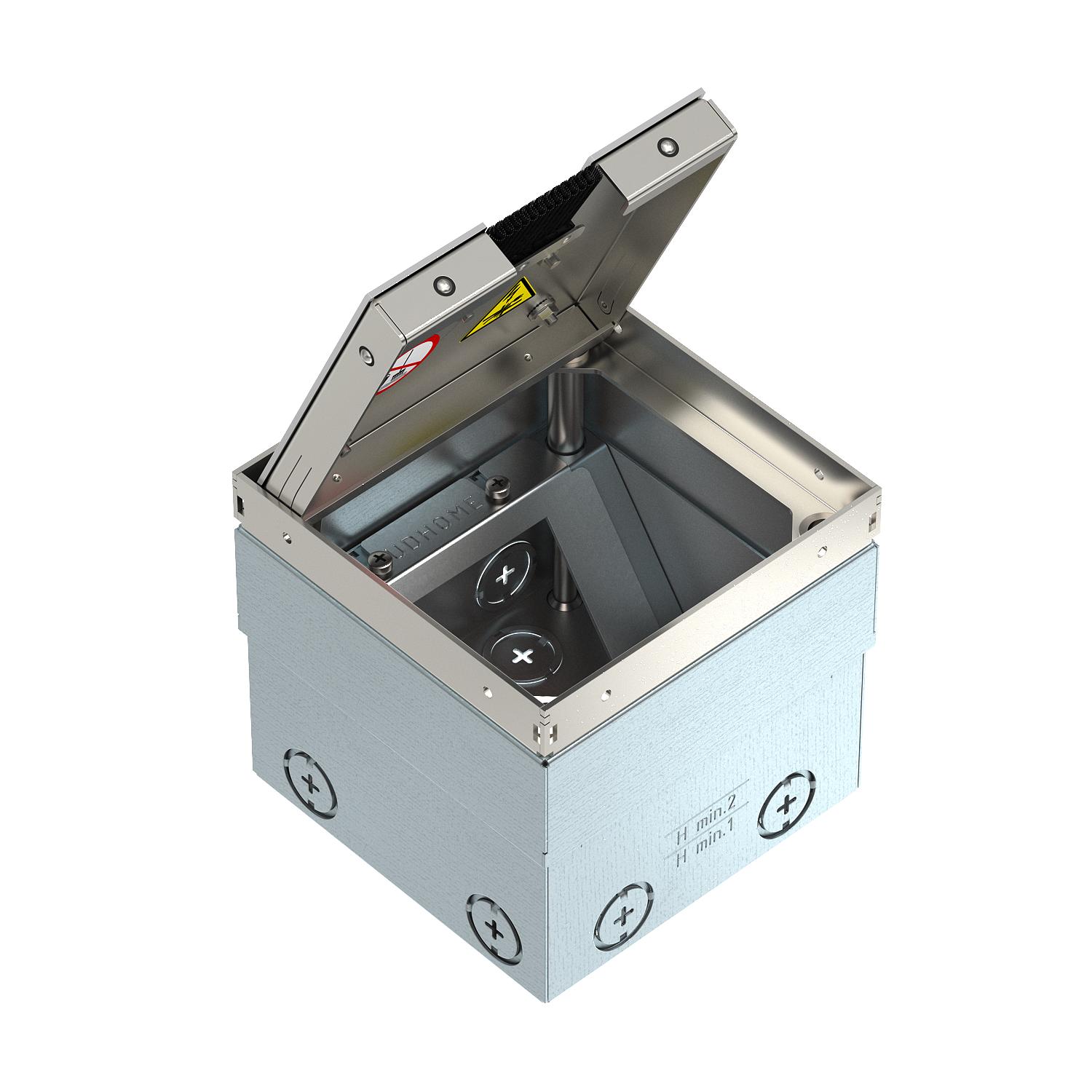

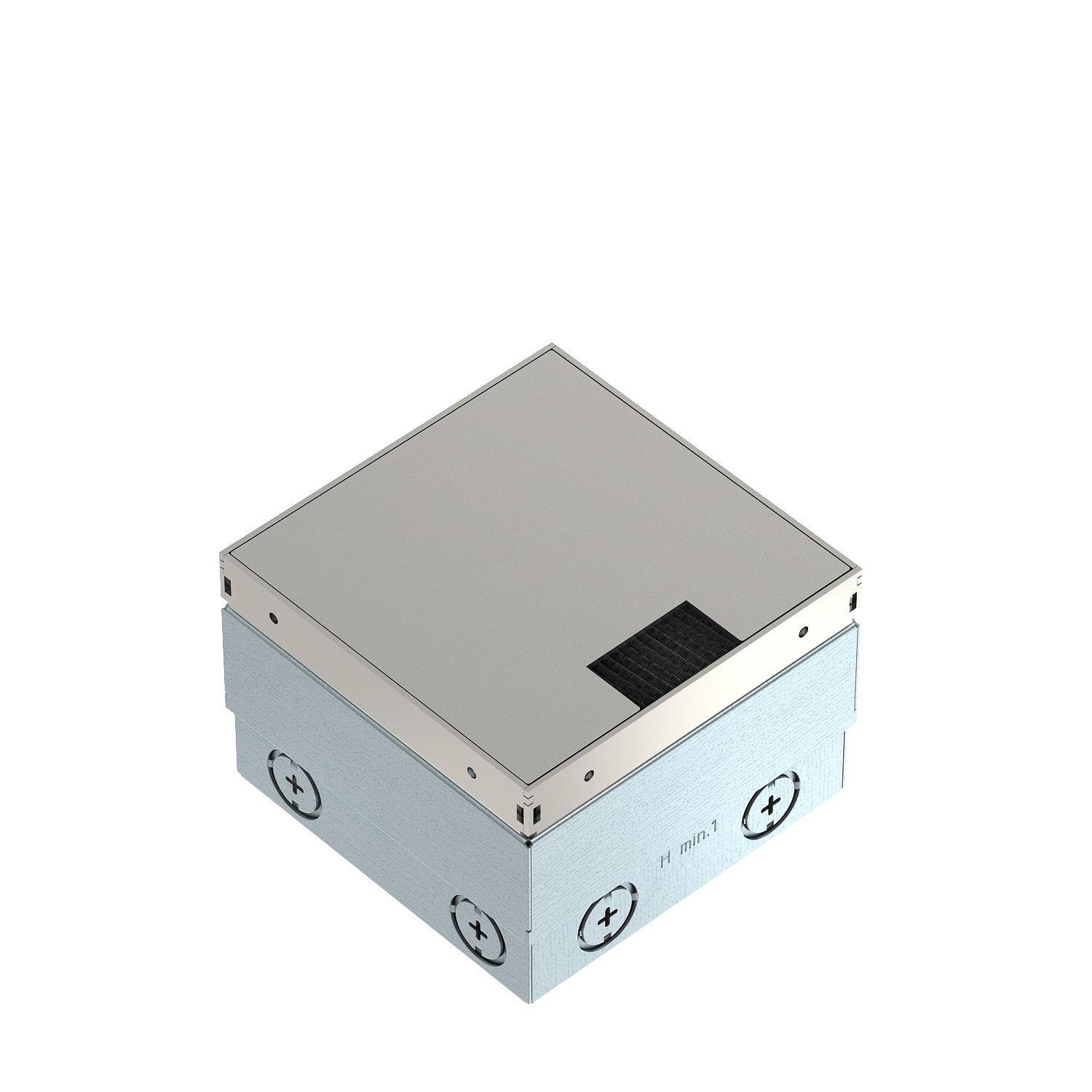

Descripción de productoUnidad portamecanismos cuadrada para el montaje en suelos técnicos y en pavimentos que precisen una limpieza en seco en zonas interiores.
La carcasa empotrable dispone de entradas pretroqueladas para tubo (M20/M25). Se puede ajustar la tapa hasta el borde superior del revestimiento del suelo mediante 4 soportes niveladores. La profundidad mínima de montaje es de 100 mm y el margen de nivelación de +35 mm.
Salida de cable a ras de suelo a través de escobilla protectora.
Bandeja de chapa de acero galvanizado para un FLF 6/5 (o 2x FLF 3/5) y un FLF 3/5.
Tapa de acero inoxidable, cepillada.
-
- Datos técnicos
-
Datos técnicos

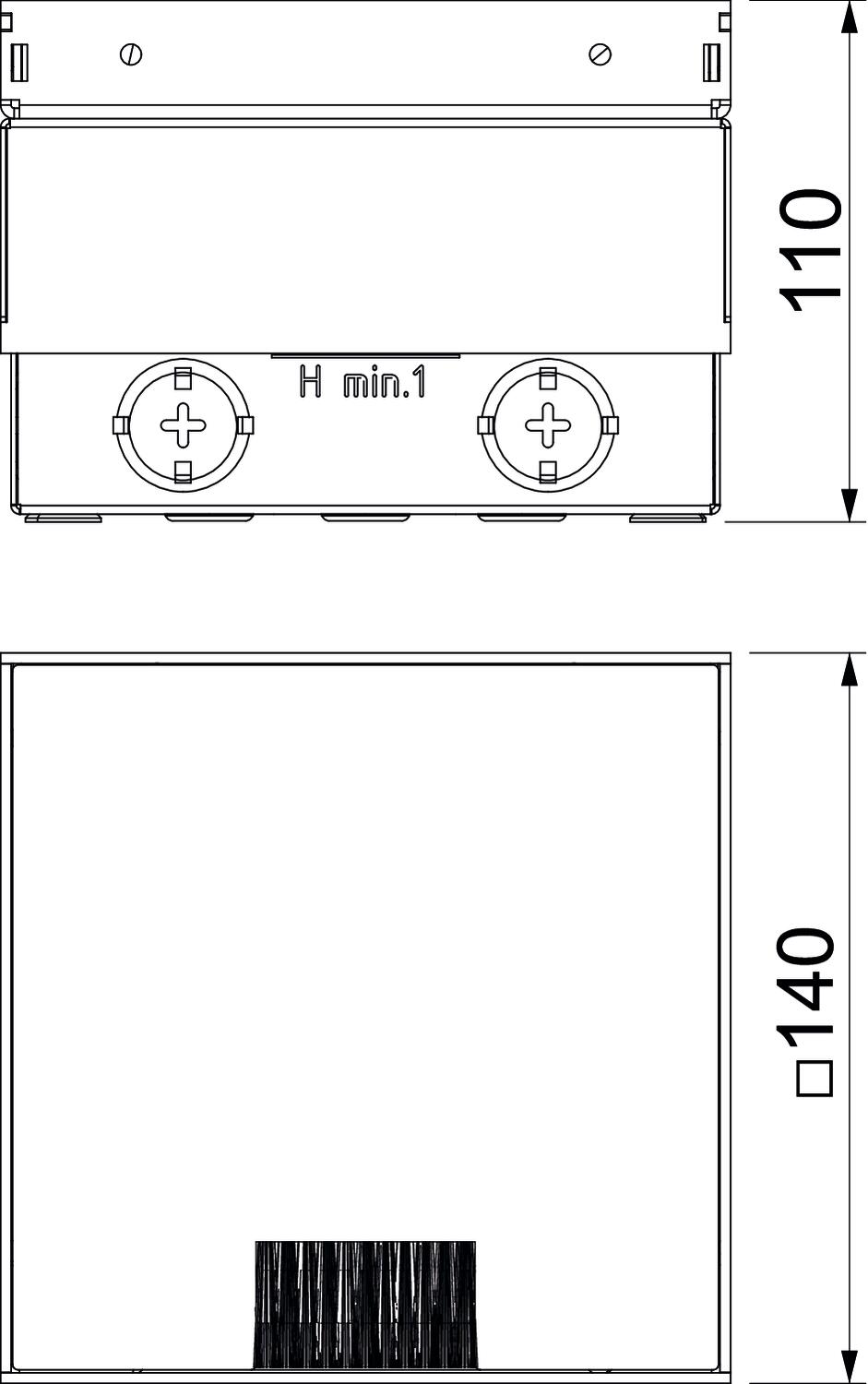

Adecuado para canalización bajo pavimento no Adecuado para canalización cerrada a ras de pavimento no Altura 100 mm Altura del piso máx. 135 mm Altura del piso mín. 100 mm Ámbito de aplicación mientras se está utilizando 6.101.1 Cuidados del suelo en seco Ámbito de aplicación si no se está utilizando 6.101.1 Cuidados del suelo en seco Ancho 140 mm Apropiado para canal bajo suelo no Apropiado para instalación de suelo técnico sí Apropiado para limpieza con agua no Apropiado para montaje en suelo hueco / técnico sí Carga vertical, superficie grande hasta 15.000 N Carga vertical, superficie pequeña hasta 3.000 N Con entalladura para revestimiento de suelo no Cuidados del suelo seco Dimensión 140x140x100 Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP10 Grado de protección código IK IK10 Huella de CO2 (GWP) Cradle-to-Gate 12,9764 kg CO2e / 1 Unidad Longitud 140 mm Marco para revestimiento del suelo no Material Acero inoxidable 1.4301 Modelo de salida de cable Perfil de escobillas Modelo de tapa Placa decorativa Modelo del marco Borde de contacto del revestimiento del suelo Modelo para carga pesada no Montaje Caja vacía para enchufe FLF Número de dispositivos instalables 3 Posibilidad de instalar una junta no Soportes para alojar cajas portamecanismos no Versión Cuadrado - Todos los tipos
