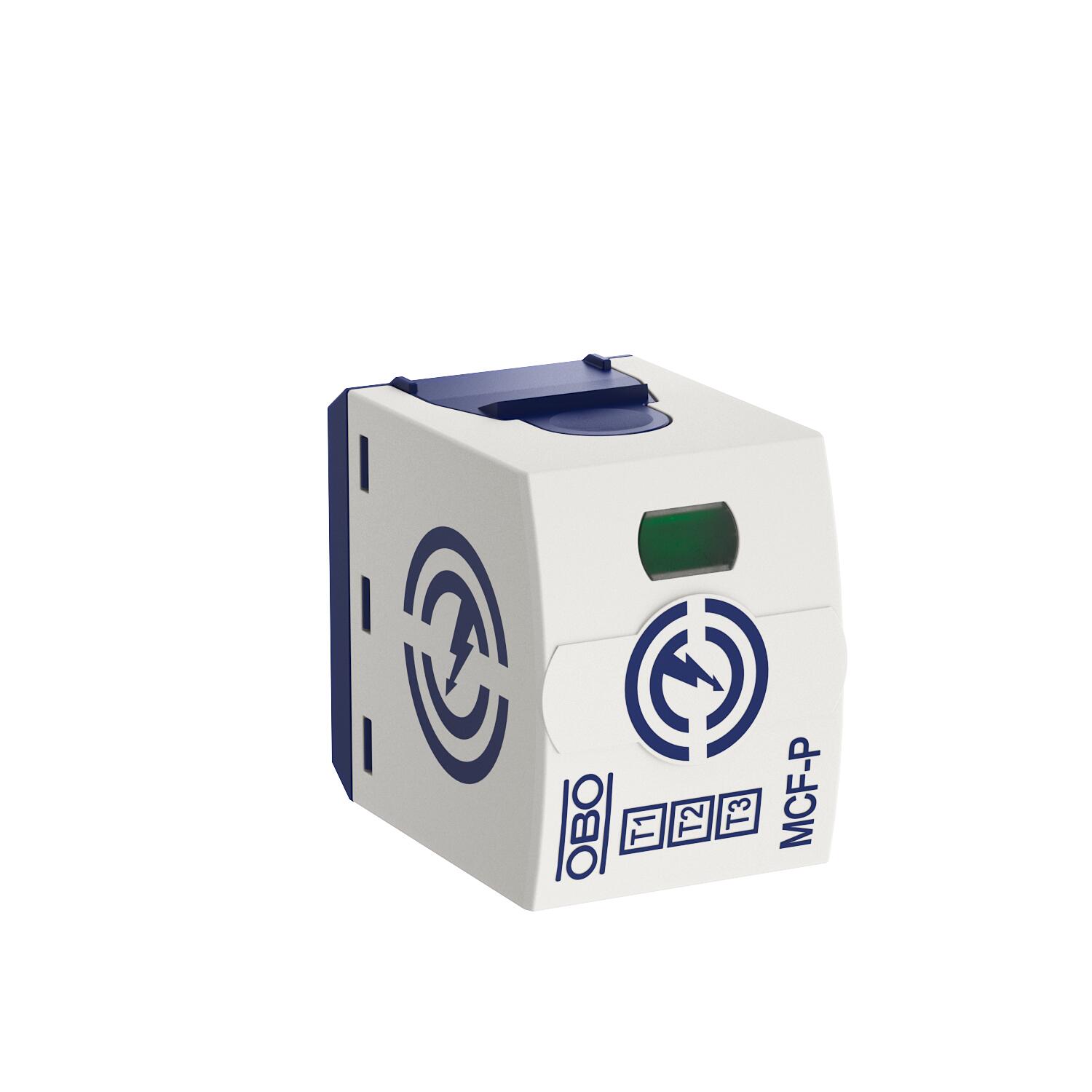

Upper part MCF-P-NPE
Código 5096935 | EAN 4012197505158
- Descripción de producto
-
Descripción de productoDescargador combinado, descargador de corriente de rayos tipo 1,
• El nivel de protección <1,3 kV permite la protección de los equipos
• Para conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Capacidad de descarga de corriente de rayo de 50 kA (10/350) por polo y hasta 150 kA (10/350) en total
• Supresor de corrientes repetitivas de red 25 kA Ipico, fusible previo de descargador hasta 500 A gL/gG
• Adecuado para utilizar en la zona previa a los contadores según la directiva VDEW
• Descargador de vía de chispas encapsulado y sin emisión de gases para utilizar en armarios de distribución
Aplicación: instalaciones industriales y edificios con protección externa contra el rayo de las clases I hasta IV.
* Completo = Parte activa y zócalo
-
- Datos técnicos
-

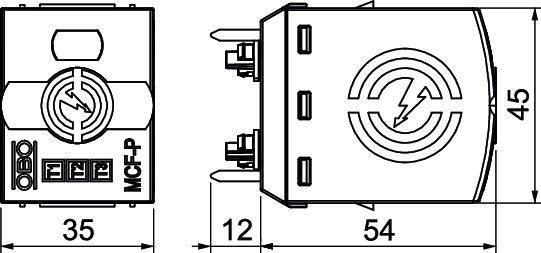

Dimensiones
Altura 45 mm Ancho 36 mm Apropiado para uso externo no Capacidad de extinción de corriente de seguimiento (eff) [N-PE] 0,1 kA Categoría de pruebas tipo 1 sí Clase de protección IP20 Clasificación según la norma EN 61643-11 Tipo 1+2 Con riesgo de emisión de chispas no Dimensión 255V Estructura de red CC no Estructura de red IT no Estructura de red otros no Estructura de red TN sí Estructura de red TN-C no Estructura de red TN-C-S sí Estructura de red TN-S sí Estructura de red TT sí Fusible previo integrado no Huella de CO2 (GWP) Cradle-to-Gate 0,404 kg CO2e / 1 Unidad Humedad máx. 95 % Humedad mín. 5 % Intensidad nominal de descarga (8/20 µs) [N-PE] 100 kA Longitud 66 mm Máxima corriente de descarga (8/20 μs) [N-PE] 100 kA Máxima tensión de funcionamiento CA 255 V Modelo de polos N/PE Modo de montaje en elemento base Rango de temperatura -40 °C Rango de temperatura máx. 70 °C Señalización en el dispositivo Visual SPD según IEC 61643-1 clase I+II Tensión máxima de funcionamiento (N-PE) 255 V Tensión nominal CA (50 / 60 Hz) 230 V Tensión transitoria (TOV) [N-PE] - Modo estacionario - 200 ms 1200 V - Todos los tipos
