Escuadra para pared y perfil AW 15 2L
Código 6420909 | EAN 4012195076773
- Descripción de producto
-

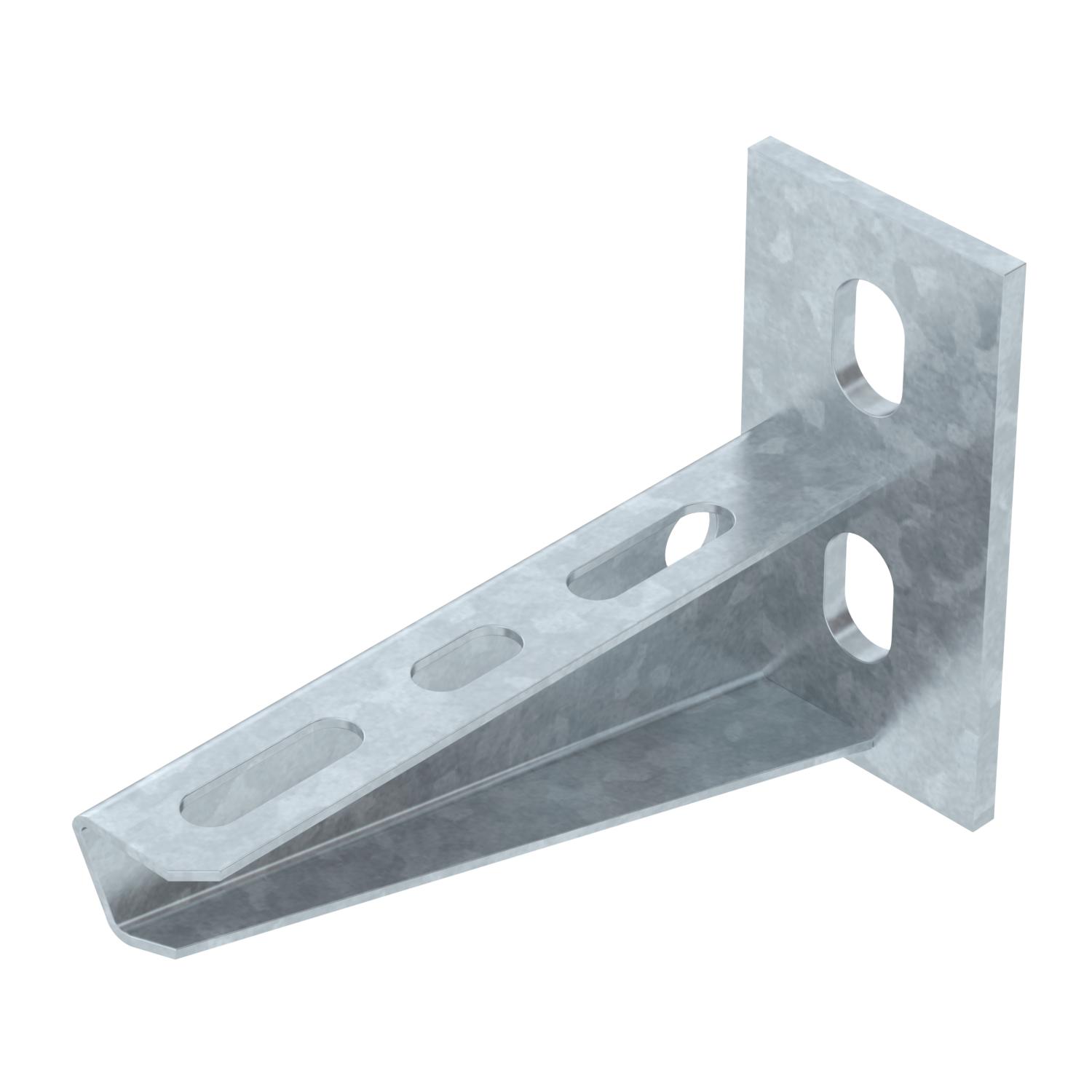

Descripción de productoEscuadra de pared/perfil con placa frontal soldada y dos agujeros de fijación.
La escuadra de doble perforación ofrece especialmente la posibilidad de realizar anclajes dobles en tabiques de separación ligeros y mampostería ligera.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Altura 80 mm Altura 1,73 in Ancho 110 mm Ancho 4 in Ángulo máx. 90 mm Ángulo mín. 90 mm Color zinc Diámetro del agujero 11 mm Dimensión B110mm F en kN 1,5 kN Huella de CO2 (GWP) Cradle-to-Gate 0,3719 kg CO2e / 1 Unidad Longitud 40 mm Mantenimiento de función no Material Acero Medida A 40 mm Medida B 110 mm Medida H 80 mm Superficie Galvanizado por inmersión en caliente Versión Escuadra de pared/perfil Datos técnicos
Diagrama de carga escuadra tipo AW 15
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tornillo de cabeza rebajada con tuerca combinada F
FRSB 6x12 F 6406122 100 Unidad - Descargas
-
