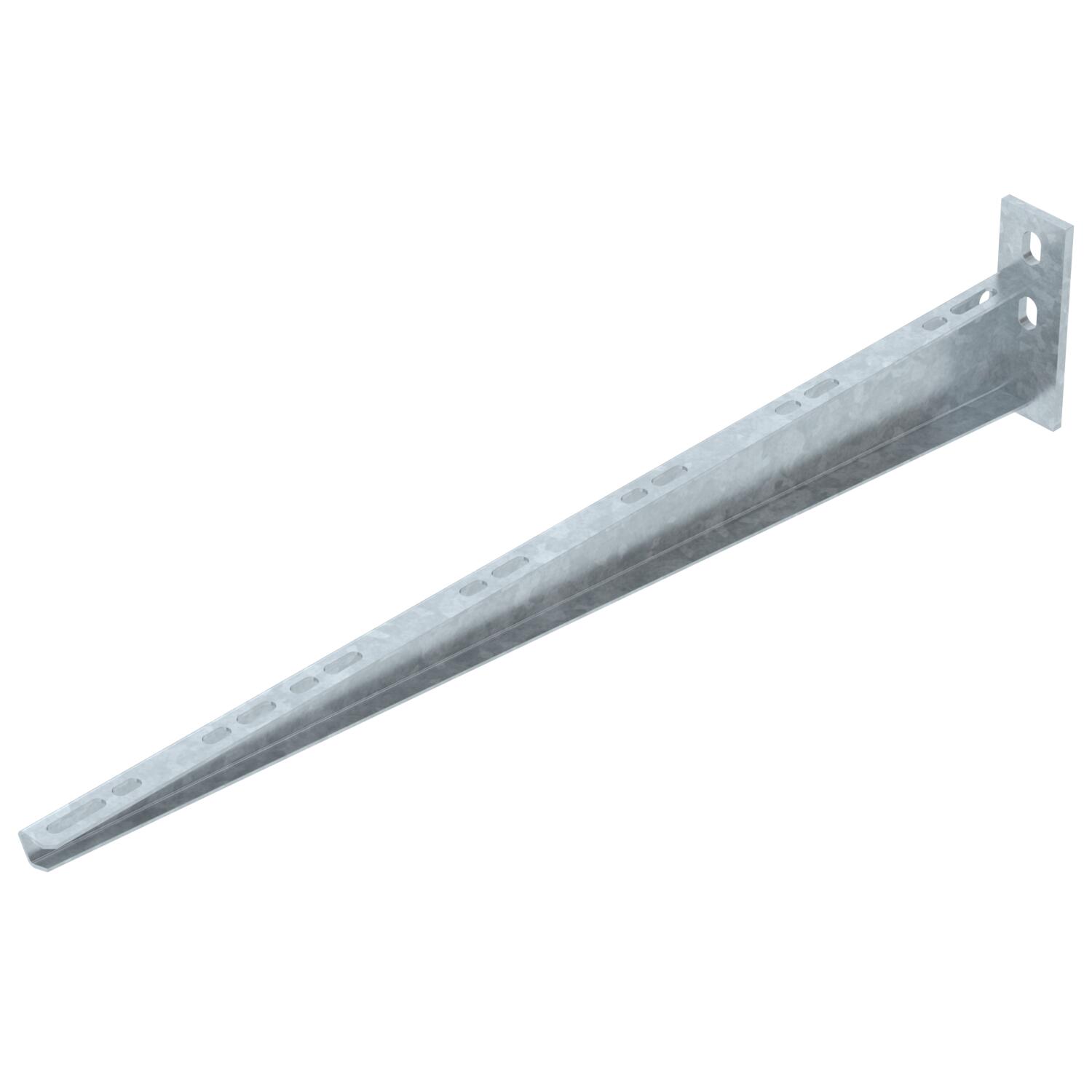

Escuadra para pared y perfil AW 15 2L
Código 6420927 | EAN 4012195300120
- Descripción de producto
-
Descripción de productoEscuadra de pared/perfil con placa frontal soldada y dos agujeros de fijación.
La escuadra de doble perforación ofrece especialmente la posibilidad de realizar anclajes dobles en tabiques de separación ligeros y mampostería ligera.
-
- Datos técnicos
-
Datos técnicos

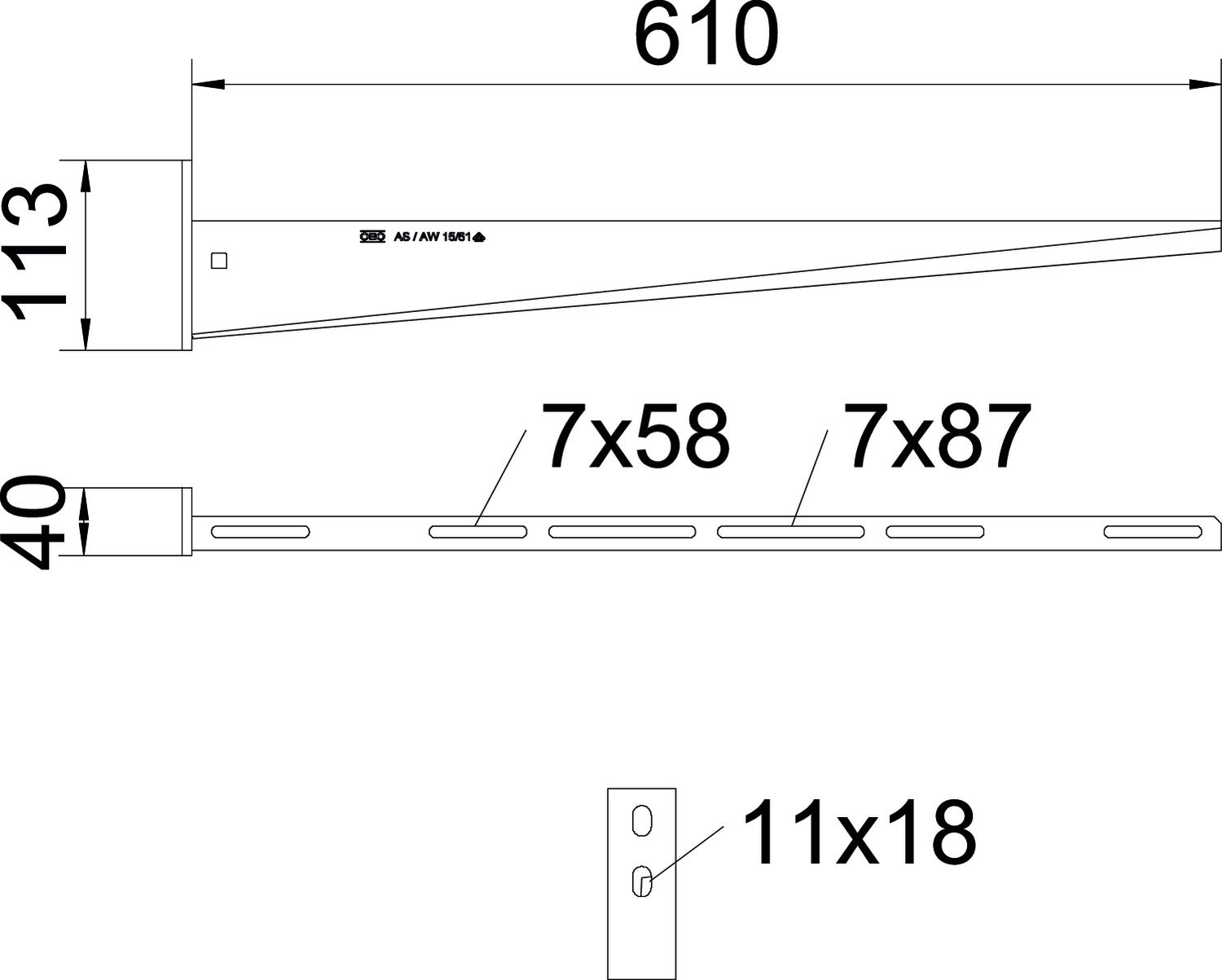

Acero inoxidable, barnizado no Altura 3,03 in Altura 113 mm Ancho 24 in Ancho 610 mm Ángulo máx. 90 mm Ángulo mín. 90 mm Color zinc Diámetro del agujero 11 mm Dimensión B610mm F en kN 1,5 kN Huella de CO2 (GWP) Cradle-to-Gate 2,0926 kg CO2e / 1 Unidad Longitud 40 mm Mantenimiento de función no Material Acero Medida A 40 mm Medida B 610 mm Medida H 113 mm Superficie Galvanizado por inmersión en caliente Versión Escuadra de pared/perfil Datos técnicos
Diagrama de carga escuadra tipo AW 15
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tornillo de cabeza rebajada con tuerca combinada F
FRSB 6x12 F 6406122 100 Unidad - Descargas
-
