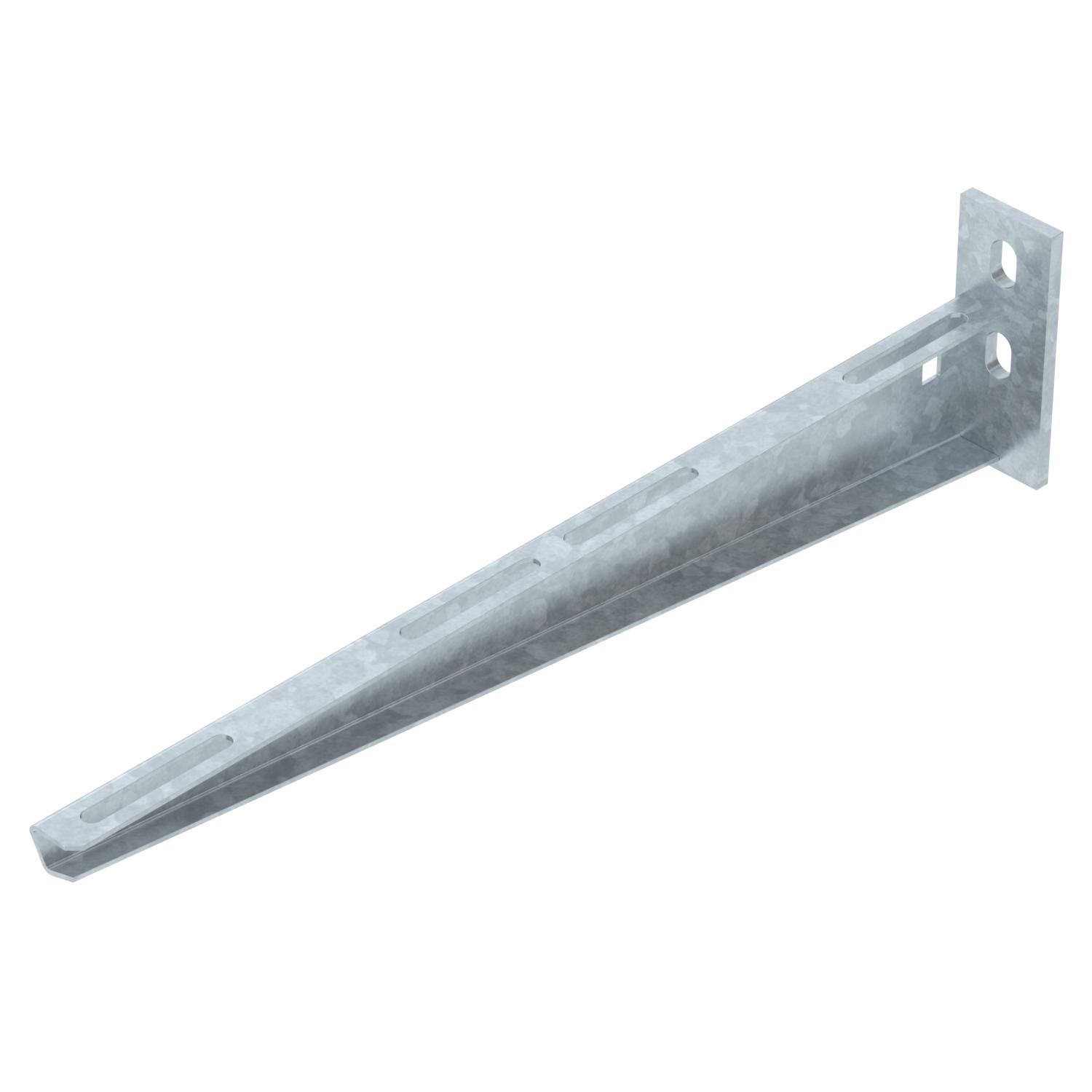

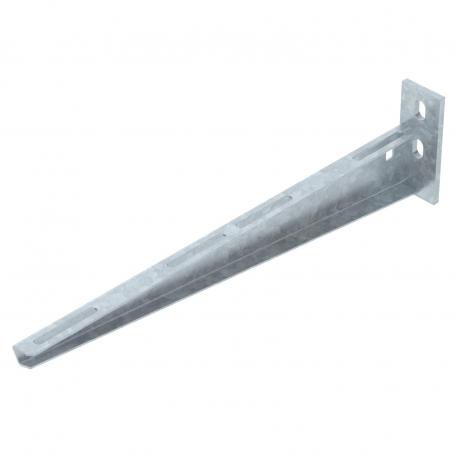

Escuadra para pared y perfil AW 15 2L
Código 6420921 | EAN 4012195076834
- Descripción de producto
-
Descripción de productoEscuadra de pared/perfil con placa frontal soldada y dos agujeros de fijación.
La escuadra de doble perforación ofrece especialmente la posibilidad de realizar anclajes dobles en tabiques de separación ligeros y mampostería ligera.
-
- Datos técnicos
-
Datos técnicos

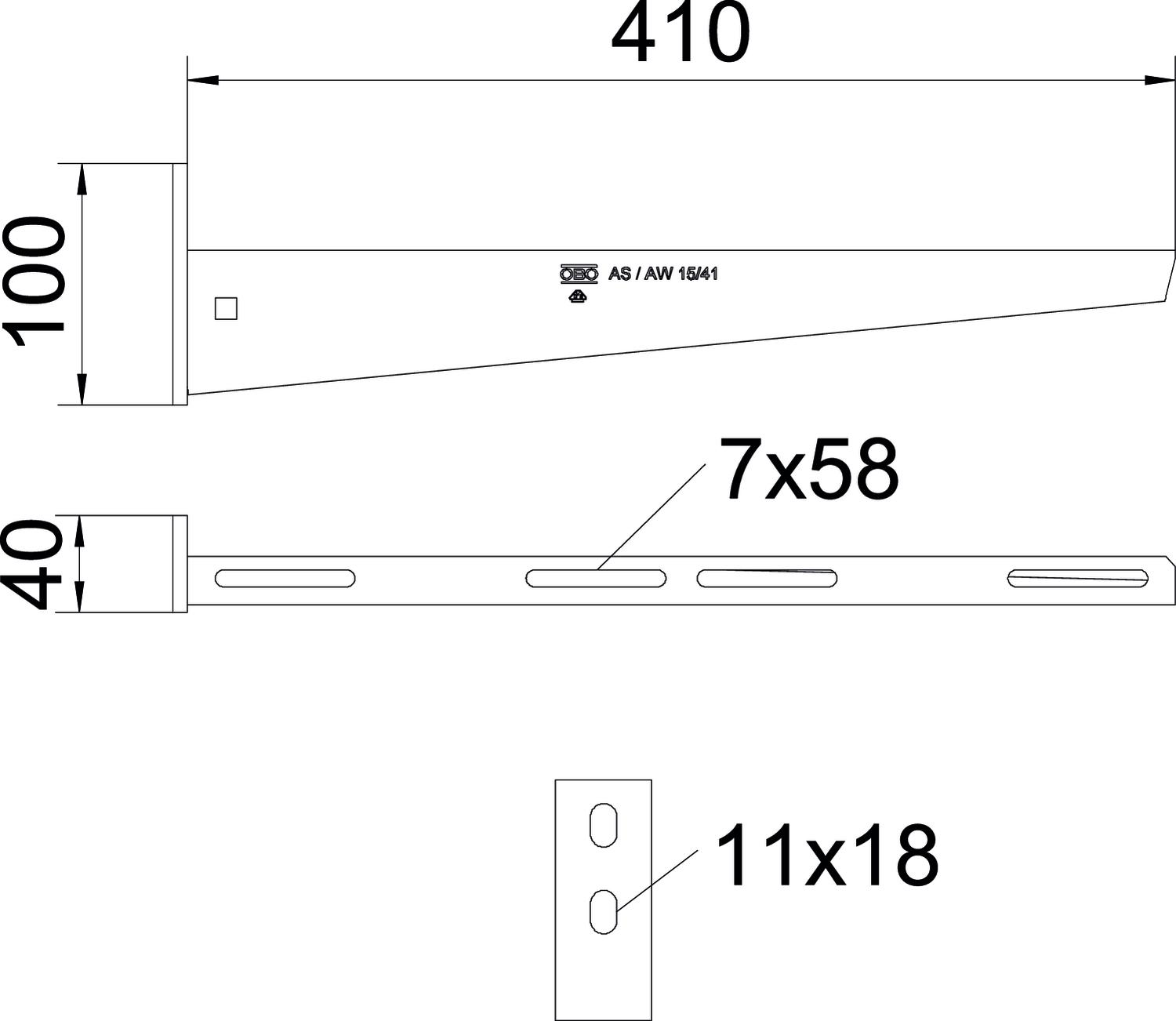

Acero inoxidable, barnizado no Altura 2,52 in Altura 100 mm Ancho 16 in Ancho 410 mm Ángulo máx. 90 mm Ángulo mín. 90 mm Color zinc Diámetro del agujero 11 mm Dimensión B410mm F en kN 1,5 kN Huella de CO2 (GWP) Cradle-to-Gate 1,3329 kg CO2e / 1 Unidad Longitud 40 mm Mantenimiento de función no Material Acero Medida A 40 mm Medida B 410 mm Medida H 100 mm Superficie Galvanizado por inmersión en caliente Versión Escuadra de pared/perfil Datos técnicos
Diagrama de carga escuadra tipo AW 15
-
Flexión de la punta de la escuadra en caso de la carga de escuadra admisible.
-
Carga admisible de la escuadra kN sin carga humana
-
La curva de carga con longitudes de escuadra en mm
-
- Todos los tipos
-
Todos los tipos
-
Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Tornillo de cabeza rebajada con tuerca combinada F
FRSB 6x12 F 6406122 100 Unidad - Descargas
-
Hoja de datos AW 15 41 FT 2L / 6420921 , 0.22MB , pdfDeclaración de conformidad UE AW 15 41 FT 2L / 6420921 , 0.13MB , pdfDeclaración de conformidad UK AW 15 41 FT 2L / 6420921 , 0.09MB , pdfREACH Declaración de conformidad AW 15 41 FT 2L / 6420921 , 0.12MB , pdfRoHS Declaración de conformidad AW 15 41 FT 2L / 6420921 , 0.13MB , pdfDeclaración de protección medioambiental (EPD) AW 15 41 FT 2L / 6420921 , 1.48MB , pdfInstrucciones de montaje General information on the mounting , 2.00MB , pdf
